Установка мансардных окон

Как установить мансардное окно

1 Установка мансардных окон – инструкция:

В зависимости от применяемого кровельного материала, архитектурных и теплоизоляционных условий мансардные окна можно установить:

— на различной глубине (три уровня посадки): N (0 см), V (-3 см), J (-6 см)

на стропилах или обрешётке

1. Мансардные окна можно устанавливать в крышах со скатом от 15° до 90° (рис. 1а). Высота установки может быть произвольная, однако, учитывая условия эксплуатации, обзор и освещённость помещения, а также строительные нормы, окна необходимо устанавливать так, чтобы нижний край окна находился на высоте ПО — 170 см от уровня пола. Высота установки также зависит от угла наклона крыши и размера окна (рис. 1b).

2. Окно должно быть установлено над черепицей – под окном должен находиться целый, не обрезанный ряд черепицы. Если крыша покрыта профилированным кровельным материалом, окно нужно установить на рекомендованном расстоянии между верхним краем кровли и нижним краем окна. В том случае, если кровля находится на значительном расстоянии от окна, необходимо установить дополнительный ряд кровельного материала. Если крыша покрыта кровельным материалом с высоким профилем, необходимо срезать или склепать волны кровли таким образом, чтобы исключить повреждение свинцового фартука оклада (рис. 2).

3. Необходимо соблюдать рекомендованные расстояния между окном и кровлей:

  • под окном: 0-4 см для плоских кровельных материалов (рис. Зb), при глубине посадки J — 14 см;
  • 10 см для низкопрофилированных кровельных материалов (рис. Зс);
  • 12 см для высокопрофилированных кровельных материалов (рис. 3d);
  • вдоль окна: 3-6 см (рис. За);
  • над окном: 6-15 см (рис. За);

4. При монтаже на стропилах окно крепится к стропилам при помощи монтажных уголков. Расстояние между стропилами должно быть соизмеримо с шириной окна и может быть больше на 2-5 см (например, для окна шириной 55 см оптимальное расстояние между стропилами составляет 57-60 см) (рис. 4а).

В том случае, если расстояние между стропилами не соответствует ширине окна, необходимо изменить конструкцию крыши (рис. 4b). При этом, обязательно обратить внимание на то, чтобы поперечные балки разместить на соответствующем расстояние от нижнего и верхнего края окна для правильной внутренней отделки (над окном — горизонтально, под окном — вертикально) (рис. 4с).

5. Обозначить на гидробарьере место установки окна. Вырезать в обозначенном месте отверстие с запасом 10 см с каждой стороны, чтобы потом прикрепить гидробарьер к оконной коробке. Вырезать часть обрешётки в подготовленном месте. Для установки дренажного жёлоба вырезать фрагменты контробрешётки и надрезать наклонно гидробарьер (рис. 5).

6. Вынуть из упаковки окна алюминиевые профиль-накладки 1 и 2. Отсоединить от коробки окна нижний профиль-накладку 3, а также транспортировочные деревянные бруски.

7. Вынуть створку окна из оконной коробки. Для этого необходимо установить окно нижним краем на полу и легко наклонить. Открыть окно и повернуть створку на 150°. Придерживая окно в таком положении, при помощи отвертки закрутить блокировочные винты в петлях на три оборота по часовой стрелке.

8. Вынуть створку из окна в соответствии с указанным направлением. Выполнять эту операцию осторожно, одновременно вынимая створку из петель. Не соблюдение этого требования может привести к повреждения петель.

9. Монтажные уголки прикрутить к оконной коробке на расстоянии 10 см от края так, чтобы они не попадали на обрешетку крыши. Снаружи оконной коробки отфрезерованы пазы, обозначенные буквами (N, V и J) соответствующие различной глубине посадки окна. Каждому пазу соответствует определённый тип оклада. В обозначении оклада тип оклада (N, V или J) обозначен последней буквой, например, EZV 06. Монтажные уголки прикрутить к коробке таким образом (рис.9), чтобы цифра на мерной линейке уголка (рис. 9): соответствовала толщине обрешётки; совпадала с пазом выбранной глубины посадки окна. Выбранная глубина посадки окна (N, V или J) должна соответствовать обозначению на упаковке оклада. Монтаж окна в крыше со сплошной обрешёткой производиться аналогично монтажу окна на стропилах.’

10. Установить оконную коробку в подготовленном месте крыши. Монтажные уголки должны опереться на стропилах (рис. 10). Проверить, совпадает ли паз на оконной коробке с верхней плоскостью обрешётки (рис. 9). С помощью уровня проверить горизонталь нижнего края окна. В случае необходимости, подкладывая под уголок клин, установить горизонталь. Прикрутить шурупами к стропилам только нижние уголки.

11. Вставить створку окна в оконную коробку. Для этого необходимо: взять створку в руки (рис. 11), т.е. наружным стеклом к себе, а низ окна кверху; удерживая створку в вертикальном положении вложить её снаружи в петли равномерно без перекоса; выкрутить блокировочные винты на три оборота против часовой стрелки (рис. 11 а), и закрыть окно;

12. Створку приоткрыть и проверить параллельность щели между створкой и коробкой внизу окна (рис. 12а). Подкладывая пластиковый клин из крепёжного комплекта под верхний монтажный уголок со стороны меньшего зазора, устранить непараллельность (рис. 12b).

13. Закрыть окно и проверить параллельность щели между створкой и коробкой по бокам (рис. 13а). В случае необходимости, передвигая верхнюю часть коробки влево или вправо, устранить непараллельность (рис. 1Зb). Прикрутить шурупами к стропилам верхние уголки (рис. 13с),

14. В том случае, если при строительстве крыши применяется гидробарьер, необходимо в подготовленное место над окном установить дренажный жёлоб для отвода конденсируемой влаги в сторону от окна (рис. 14а), а также прикрепить гидробарьер к оконной коробке (рис. 14b).

15. Проверить надежность функционирования окна. В моделях, имеющих вентиляционное устройство, решету необходимо открыть полностью.

Установка мансардных окон: технология выполнения монтажных работ

Мансарда достигла сегодня пика популярности и, конечно, не зря. Бывшее когда-то темным и холодным пространство чердака после переделки и утепления превращается в полноценную комнату. Свет в нее поступает не только сквозь фронтонные окна, но и расположенные на скатах. И неважно о какой кровле и глубине идет речь – можно устанавливать мансардное окно практически на любую.

Надо признать, что установка мансардных окон дело не такое уж простое. Вот почему за монтаж своими руками можно приниматься только при наличии определенных строительных навыков и набора нужных инструментов.

Сравнив монтаж мансардного окна с обычным, обнаружатся определенные отличия. Это нужно обязательно учитывать, иначе можно совершить ошибки, которые отразятся в дальнейшем на качестве их эксплуатации. Среди них стоит отметить:

  • некачественное утепление и гидроизоляцию откосов;
  • применение монтажной пены.

Какое купить мансардное окно ↑

Ассортимент оконных конструкций, представленных на рынке сегодня, достаточно разнообразный. Различаются мансардные окна ценой, размерами, механизмами действия, которые расположены в точках прикладывания усилий, а именно поворотных осей и ручек. От последних зависит высота установки:

  • если она расположена чересчур высоко, то для открытия створки нужно приложить дополнительные усилия;
  • cлишком низко расположенная ручка опасна для детей.

Оконная конструкция должна соответствовать также материалу кровли. В частности, это касается соотношения высот рельефа и наружного оклада. Они прямо пропорциональны, то есть чем больше первое значение, тем больше и второе. Многие известные производители используют специальную маркировку. К примеру, при установке мансардных окон Fakro нужно специально выбирать модели под черепицу , ондулин , металлопрофиль либо гладкую рулонную кровлю.

Производители, как правило, укомплектовывают свою продукцию следующими приспособлениями, которые нужны для монтажа:

  • крепежи;
  • монтажные уголки;
  • гидроизоляционный фартук, обладающий пароотводящим эффектом;
  • специальные герметики и клейкая лента.

Установка мансардных окон различных брендов не особо отличается, хотя технология для каждого из них может иметь свои нюансы, и их нужно учитывать. Например, мансардные окна Fakro и Roto монтируются почти одинаково, в то время, как установка окон Велюкс имеет некоторые отличия.

Различия в нюансах установки ↑

  • Велюкс монтируют исключительно на обрешетку, тогда как изделия Факро и Рото можно устанавливать также на стропила.
  • Согласно инструкции по установке мансардных окон Fakro, прежде чем закреплять монтажные кронштейны к коробу, стеклопакет необходимо демонтировать. А вот, выполняя установку окон Velux, сначала прикручивают монтажные уголки, закрепляют в проеме короб и только после этого извлекают стеклопакет.
  • Рамы производителя Fakro имеют маркированные пазы (соответственно V, J или N), указывающие на глубину посадки. По ней можно определить, для какого кровельного материала и оклада они предназначены.
  • Продукция лидирующих компаний-производителей отличается размером, стеклопакетом и по механизму открывания створок. Самые маленькие модели по размеру относительно стандартных производит компания Рото, самые большие – Факро.

Цена установки мансардных окон различных брендов сильно отличается. Она колеблется в пределах 3,5 – 8 тыс. рублей.

Технология установки своими руками ↑

Проектирование и расчет оконной конструкции ↑

  • Для расчета площади остекления учитывают площадь пола, они должны быть соразмерны друг другу в соотношении 1 к 10, каким бы ни были размеры стеклопакета.
  • Отсчет высоты размещения оконной конструкции от пола ведут от нижней кромки рамы. Приемлемой считается высота в 80–130 см. Она зависит от высоты расположения ручки. К примеру, для расположенной вверху установку выполняют на высоте порядка 1 м, при нижнем расположении – 120–130 см. Высота зависит также от типа покрытия кровли. Например, листовой или мягкий материал легко режется, поэтому место установки выбирают с учетом других требований, а вот керамическая черепица не поддается разрезанию, поэтому проем можно расположить только над готовым рядом черепицы.
  • Еще один значимый параметр — это шаг стропил. Наилучший вариант, когда целостность стропильной конструкции в процессе монтажа не нарушается. Поэтому лучше покупать модели, которые можно свободно расположить между соседними стропильными ногами с небольшим запасом в 70-100 см. Последний понадобится для прокладки теплоизоляционного слоя. Если шага стропил слишком мал для больших оконных конструкций, специалисты рекомендуют заменить ее на два-три меньшего размера, расположив их рядом.

Устройство проема ↑

  • Вдоль всего периметра проема между ним и рамой должен оставаться зазор а 20–50 мм, предназначенный для укладки теплоизоляции.
  • Между нижней кромкой рамы и материалом кровли необходимо предусмотреть технологический зазор. Его величину определяют, исходя от вида покрытия кровли. Например, для черепицы величина зазора составляет 90 мм.
  • Еще один зазор, шириной в 10–100 мм, разделяет верхний брус и материал кровли. При отсутствии такового в результате усадки древесины, из которой выполнена стропильная система, рама может перекоситься.
  • Раму фиксируют либо к стропилам, либо к рейкам из такого же бруса, что и брус обрешетки, которые фиксируют строго горизонтально.
  • С внутренней стороны пространства мансарды по слою гидроизоляции либо по имеющейся отделке вычерчивают контур проема.
  • Гидроизоляцию разрезают особым образом, в виде своеобразного конверта, оставив по 100–250 мм на нахлест. «Излишки» выворачивают, чтобы закрепить на раме или обрешетке. Все лишнее потом обрезают. Поверх изоляции в дальнейшем укладывают гидроизоляционный фартук, обеспечив тем самым полную герметичность.

Для устройства проемов не подходят следующие участки кровли:

  • ендовы , поскольку это потенциальное место накапливания осадков;
  • вблизи вентиляционных отводов , дымоходов , поскольку при их работе конденсирует влага;
  • около горизонтальных примыканий стен, где накапливаются осадки, как правило, эти участки затемнены.
Читать еще:  Какие бывают виды жалюзи на пластиковые окна

Готовое покрытие кровли либо вырезают по необходимой площади, либо снимают. В случае определенных кровельных покрытий рекомендуется проводить работы на стадии строительства, как, например, при установке мансардных окон в металлочерепицу .

Установка коробки ↑

  • На раму крепят монтажные кронштейны, причем прочно фиксируют только нижние, чтобы положение рамы можно было регулировать. Горизонтальность и вертикальность выверяют под уровень и подгоняют, если выявляются отклонения.
  • Этот этап, как было отмечено выше, имеет свои особенности у разных производителей, связанные со стеклопакетом, поэтому внимательно изучите инструкцию.
  • Перед «наживлением» рамы в проем на обоих монтажных брусах, нижнем и верхнем, прокладывают и закрепляют утеплитель.
  • Желательно в это же время проверить, насколько четко створка прилегает к раме, поэтому ее временно возвращают на место. Следует учесть, что, закрепив на следующем этапе оклад, исправить что-либо будет уже поздно.
  • Между сторонами коробки и проемом по бокам оставляют равные расстояния. Завершив регулировку, крепежи накрепко затягивают.
  • Вокруг рамы укладывают гидроизоляционный фартук.

Монтаж оклада ↑

Установку оклада выполняют в определенном порядке:

  • начинают с нижнего фартука,
  • переходят к боковым частям,
  • затем к верхней части оклада.
  • завершают – установкой накладок.

Все элементы фиксируют к коробке на саморезы и плотно стыкуют друг с другом. Далее укладывают покрытие кровли.

При монтаже оклада нужно строго следовать указаниям производителя, поскольку речь идет о герметичности конструкции, которая сильно влияет на срок ее службы. Изоляционные материалы, входящие в комплектацию у разных изготовителей, может отличаться. Например, оклад оконной рамы Рото заводится под резиновый уплотнитель, а оклады Факро уплотнителей не имеют. Их крепят непосредственно к раме и закрывают дополнительными элементами.

Мансардные окна Велюкс (Velux) – установка на видео:

Монтаж мансардного окна: пошаговая типовая инструкция по проведению установки

В доме не бывает лишних метров: так гласит золотое правило науки дизайна интерьера. Каждый день появляются новые идеи, как буквально из ничего оборудовать личный кабинет, гардеробную, оранжерею или бар. И в этом плане наиболее ценное, просторное и уютное дополнительное пространство – мансарда.

Причем в жилой реально перевоплотить почти любой чердак, а проблему недостатка света и воздуха легко решит качественный монтаж мансардного окна на фронтонные стены или скаты. И не важно, какое именно место вы выбрали для этого элемента и как много окон хотите установить – для крыши такая «операция» совершенно безопасна, если учитывать все рекомендации специалистов и обеспечить надежную гидроизоляцию рам.

Давайте изучим все правила, которые касаются этого процесса.

Содержание

Выбор месторасположения окна: игра света и тени

Понятие жилого помещения под крышей однажды появилось благодаря богемной молодежи, которая любила атмосферу безмятежности и легкости. Поэтому и по сей день это пространство обустраивают так, чтобы оно было наполнено светом и было просторным. А на это уже напрямую влияет выгодная установка мансардного окна или окон, с учетом их высоты, количества и места расположения.

Так, например, в плане размещения преимущество отдают солнечной стороне. Т.е. мансардные окна выгодно размещать там, куда максимально будет заглядывать солнце. Причем у наклонных скатов в этом плане много плюсов, ведь окна под углом пропускают на 40% больше естественного освещения, чем строго вертикальные.

Это важно учитывать при выборе стены, ведь многим кажется, что в прямой стене окно будет выглядеть более привычно, чем то, что как бы нависает над мебелью и психологически менее комфортно. С другой стороны, иногда окна направляют на запад специально, чтобы под крышей встречать красивый закат в кругу семьи или друзей (или заниматься йогой):

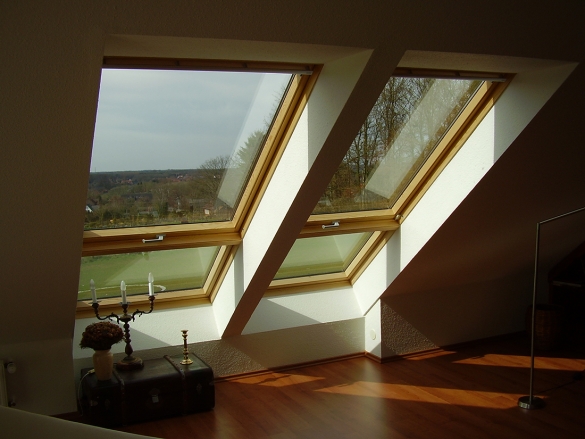

Второй момент: наклонные окна убирают теневые ниши, поэтому такое помещение кажется особенно светлым. В то же время прямое окно во фронтоне оставит тени по углам скатов:

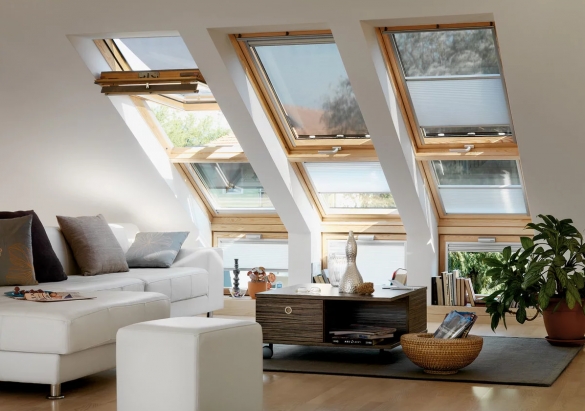

И, наконец, чем окон больше, тем светлее, что вполне логично. Поэтому, что касается количества самих окон, их площадь по правилам должна быть не меньше, чем 1/10 пола мансарды:

Простые правила проектирования

Теперь, прежде, чем как установить мансардные окна в выбранной стороне крыши, определитесь с их высотой и параметрами. Так, слишком высоко их располагают только в том случае, если планируется сразу два ряда.

В противном случае окна ставят на нормальном расстоянии от пола (90-112 см), иначе не избежать угнетающей атмосферы, как в подвале, где сами окна всегда почти под потолком. Не стоит располагать мансардное окно также слишком низко, ведь стоящий и сидящий человек должен иметь лучший обзор внешнего мира.

На высоту мансардного окна также влияет угол наклона ската. Так, чем меньше уклон кровли, чем более пологий скат, тем выше должно быть окно.

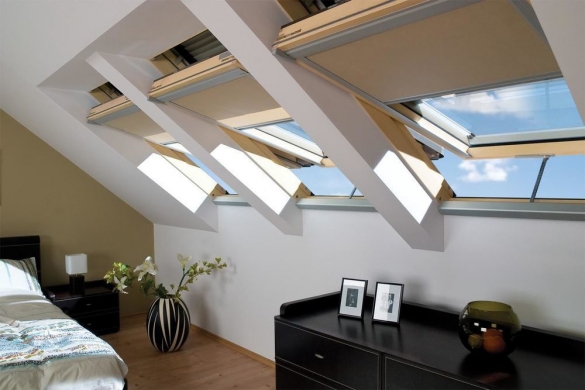

Но помните, что к окну всегда должен быть доступ, минимум для того, чтобы открыть, и максимум – чтобы через него спастись во время пожара:

Вы наверняка задумались: а зачем вообще два ряда окон? Для того, чтобы наблюдать за звездами!

Подготовка крыши к установке окна

Идем далее. Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).

Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:

Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:

Вот схема расположения дополнительных брусков для установки окна:

Фиксация рамы в стропильной системе

У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок. Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.

Если окно уже шага стропил

Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:

Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.

Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.

Если окно шире шага стропил

Здесь придется повозиться больше, чем в предыдущем варианте. Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?

Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):

Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:

Нестандартные варианты установки

Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют). А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.

Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием. Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна.

А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.

Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.

А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.

Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше. Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.

Еще мансардные окна часто устанавливают в комбинации, для устройства под крышей зимнего сада. В таком случае между окнами по горизонтали и вертикали оставляют всего 100 мм, а количество самих окон остается неограниченным. Их ставят лесенкой, трапецией или в виде треугольника. Обычно для этой цели оклады делают по специальному заказу.

Финишные работы: фиксация деталей и гидроизоляция

Многие производители делают свои окна довольно удобными для монтажа, под стандартный шаг стропил:

Следующим шагом устанавливают систему водоотводных желобов, которые еще называются окладом окна. Этот элемент необходим для отвода атмосферных осадков.

Почти во всех современных мансардных окнах в комплект входит наружный специальный изоляционных оклад и весь необходимый крепеж, которых вполне достаточно. Но для уверенности в герметичности окна обычно специалисты советуют все-таки применять дополнительные изоляционные материалы.

Собирают оклад так: первым монтируют нижний элемент, потом боковые части и верхний. Затем прибивают кляммеры, а на них защелкивают нижнюю часть желоба:

Далее накладку крепят к раме, а по периметру окна укладывают уплотнитель для зимней герметизации. И, наконец, всю конструкцию желоба с уплотнителем прижимают накладкой:

Переходим к гидроизоляции окна. Так, утеплитель нередко закладывают между стропилами и откосами изнутри мансардного помещения, а снаружи оконную коробку изолируют манжетой.

Например, современные уплотняющие манжеты делают из специального паропроницаемого материала, по типу того, что укладывают под кровлю. В качестве дополнительного утеплителя также используют пояс из шерсти, который заталкивают между оконной коробкой и брусками крыши. Также прямо в коробку возможно встроить вспененный полипропилен.

Читать еще:  Робот мойщик окон

Изнутри помещения мансардное окно накрывают пароизоляционным фартуком. Он должен защищать оконный проем не только от влаги, но и от конденсата. Точнее сказать, фартук как раз и собирает конденсат:

Влагостойкая лента обеспечивает особенно плотное соединение окна с гидроизоляцией кровли. Без нее трудно обойтись, если окно приходится монтировать прямо в готовую крышу, ведь в таком случае к имеющейся гидроизоляции крыши уже сложно подобраться.

А снаружи полотна гидроизоляции заводят под кровельное покрытие:

Если вы все сделали правильно, ваша мансарда станет уютной, светлой и теплой. Благодаря наличию таких окон ее можно делить на зоны, ставить перегородки и обустраивать внутри подкровельного пространства отдельные, вполне функциональные помещения. Ведь площадь мансарды обычно равна площади всего дома!

А что вы решили обустраивать под крышей, и какое именно окно планируете ставить?

Виды мансардных окон: параметры выбора, правильный монтаж, самоделки

Мансардный этаж в загородных домах обычно закладывают при проектировании, но случается, и холодный чердак преобразуют в жилое помещение. Для обеспечения оптимального режима освещения в обоих случаях используют мансардные окна. Эти конструкции различаются по видам и функционалу, а залогом их надежности, герметичности и долговечности является правильный выбор и соблюдение технологии монтажа. Дефицита на рынке не наблюдается, у производителей впечатляющий ассортимент, но домовладельцев смущает цена вопроса. В рамках статьи рассмотрим характеристики мансардных окон, параметры выбора и установки, и оправдан ли «колхоз».

Содержание:

  • Характеристики окон для мансард
  • Виды окон
  • На что обратить внимание при выборе
  • Нюансы монтажа
  • Бывают ли самодельные мансардные окна

Характеристики окон для мансард

Мансардный этаж формируется преимущественно скатами крыши и вертикальных оконных блоков во фронтонах недостаточно для покрытия потребности помещения в естественном освещении. Чтобы «добрать», прямо в кровле монтируют специальные мансардные окна. Из-за такого расположения оконные конструкции подвергаются усиленному воздействию внешних факторов. Поэтому они должны обладать повышенной устойчивостью к воздействию природных явлений: дождя, снега, талых вод, ветра. Типовые стеклопакеты для таких условий применения не подходят, как и стандартные профили. У мансардных окон повышенные технические и эксплуатационные характеристики.

  • Минимальная теплопроводность – за счет энергосберегающих стеклопакетов и заполнения инертными газами (преимущественно аргон). Средние показатели сопротивления теплопередаче для конструкций базового сегмента составляют 0,71-0,91 R₀ [м²С/Вт].
  • Прочность – благодаря закаленному стеклу и усиленному профилю выдерживают пиковые снеговые нагрузки от 630 кг/м² (база).
  • Герметичность – достигается комбинацией специализированных уплотнителей с изоляционным окладом (при соблюдении технологии монтажа).

Притом, что мансардные окна изначально ориентированы на наклонный монтаж и прямой контакт с дождем и снегом, сложности при эксплуатации могут возникать из-за характеристик крыши, а не минусов конструктива блоков.

Нужно ли выгребать снег вокруг мансардного окна? А то кто-то в теме писал, что весной все течет. Уклон крыши 33 градуса, кровельное покрытие – металлочерепица.

«Мода» на пологие скаты до 40 градусов пришла из стран с мягким климатом, где снега практически не бывает. В регионах же с повышенной снеговой нагрузкой рекомендуемый угол 40-45 градусов, чтобы снег не скапливался на крыше. При установке мансардного окна в кровлю с меньшим углом, производители советуют монтировать над блоком снегозадержатель.

Виды конструкций

Когда мансарды только вошли в обиход с легкой руки французского архитектора Франсуа Мансара, единственной возможностью добавить света были дормеры (кукушки). Это выдвинутые за пределы крыши надстройки, в которые устанавливаются обычные окна. Под специализированными же мансардными окнами обычно понимают конструкции наклонного типа в скатах, а не световые тоннели или вертикальные оконные блоки и надставки в кукушках. Разновидности мансардных окон подразделяются по нескольким параметрам.

Материал профиля

  • ПВХ.
  • Древесина.

Оконные блоки мансардного типа изначально на порядок дороже обычных вертикальных конструкций, но и внутри категории разброс цен между базой и премиумом может составлять десятки тысяч. В большей степени разница обусловлена техническими «наворотами», а материал профиля вторичен. В частных загородных домах одинаково используют как металлопластиковые, так и деревянные мансардные окна. Если сравнить цены, существенной экономии пластиковая рама не дает, а некоторые линии в ПВХ даже дороже. Визуально современные полимеры имеют практически любую фактуру и гамму, и с достоверностью имитируют ценные породы древесины. Выбор же зависит от личных предпочтений, типа помещения и дизайна интерьера – в обшитой натуральным деревом спальне уместнее деревянное же окно.

В ванной, где стабильно повышенная влажность – пластиковое.

Способ открывания

Эксплуатация мансардных окон подразумевает возможность открытия створки для проветривания и мытья, глухие блоки менее практичны и в современных домах встречаются значительно реже. Чтобы окнами было удобно пользоваться при разных условиях, выпускают блоки, открывающиеся разными способами.

  • С центральной осью или среднеповоротные – самая распространенная группа, любой угол открытия с двух сторон, вплоть до полного поворота на 180 градусов обеспечивают установленные по центру рамы фрикционные петли.
  • Со смещенной, приподнятой осью – благодаря механизму открывания в верхней части рамы такие окна могут достигать высоты в 2,5 метра. Мыть проблематичнее, но если вид из окна достойный, можно и потерпеть неудобства, обзор они дают максимальный.
  • Панорамные (двустворчатые) – глухая нижняя створка и открывающаяся верхняя, также нестандартных габаритов. Для сравнения, стандартная высота мансардного окна 140-160 см, панорамного – до 255 см. В премиальном сегменте конструкции панорамного типа с одной створкой и улучшенным дизайном.
  • Комбинированные – компромиссное решение, и смотреть можно без ограничений, и ухаживать просто, достаточно перевести створку из верхнего в центральное положение.

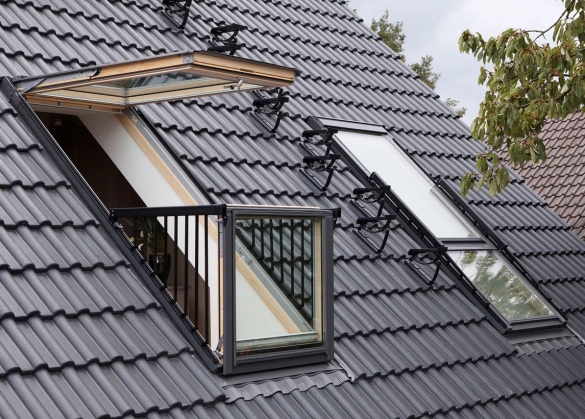

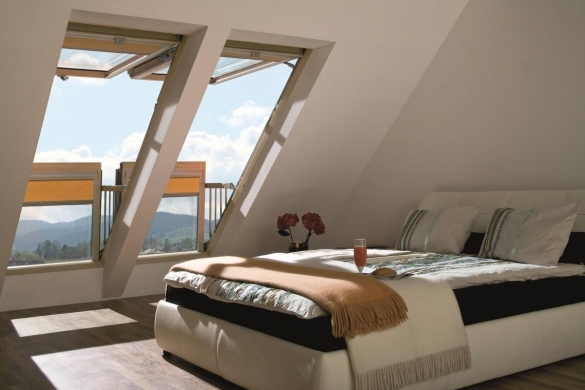

  • Балконного типа – для видовых участков с завораживающей перспективой, если полностью открыть окно, оно превратится в небольшой балкон за счет выдвижной нижней створки. Верхняя створка с комбинированным механизмом. Самый дорогой вид окон для мансард.

Сервисные люки, предназначенные для техобслуживания и аварийной эвакуации, полноценными мансардными окнами не являются и представляют собой раму с откидной крышкой из поликарбоната. Их при необходимости устанавливают в холодных чердаках.

Количество стеклопакетов

Количество стеклопакетов варьируется от одного до трех, базовая комплектация предусматривает высокие параметры энергосбережения, которых вполне достаточно даже в промозглой Москве и подобных климатических зонах. Поэтому наиболее востребованы базовые однокамерные стеклопакеты. Но для домов с мансардными окнами, расположенными в холодных регионах со снегопадами, рекомендуют двойные или тройные стеклопакеты. Для совсем уж суровых условий и помещений, где должно быть всегда тепло (в детских), можно установить мансардное окно с подогревом.

На что обратить внимание при выборе

Когда мансарда запланирована проектом, проблем при выборе и монтаже окон не возникает: размеры оконного проема и блока согласованы, кровельное покрытие совместимое, колесо изобретать не нужно. В процессе формирования кровельного пирога установка мансардного окна значительно легче, нежели врезка в готовую крышу. Если необходимость в переоборудовании чердака возникла спустя время, технически это сложнее, но возможно. В этом случае выбор конструкции будет «упираться» в расстояние между стропилами – проще окно меньшей ширины с универсальной монтажной системой установить на обрешетку, чем переделать часть стропильной системы под большую раму. Со стандартным шагом стропил в 60 см затруднений не будет ни на каком этапе, основная масса производителей выпускает окна типовой ширины в 55 см, по 2,5 см как раз остается на монтажные швы, как и в советах профессионалы. Но есть и другие нюансы.

  • Угол наклона ската – доля остекления зависит от площади (1/10), а высота мансардного окна подбирается исходя из крутизны крыши. Чем более пологий скат, тем окно должно быть выше и напротив. Для угла 15-40˚ рекомендуемая высота блока в 160 см, для 30-55˚, в 140 см, для 40-65˚, в 118, для 55-85˚ достаточно и 98 см. Стандартная монтажная высота от уровня пола составляет 90-120 см.
  • Тип кровли – мансардное окно, это система, включающая не только раму и стеклопакет, но и оклад, состоящий из набора дренажных желобов и защитного фартука. Он отвечает за герметичность конструкции и обязателен для правильного монтажа оконного блока. Оклады подбираются под конкретное кровельное покрытие и отличаются высотой профиля. Стандартные изоляционные оклады следующих видов: для плоских кровель (до 10 мм), для профилированных покрытий (до 45 мм), для кровельных материалов с высоким гребнем (до 90 мм).
  • Система вентиляции – любое жилое помещение нуждается в достаточном воздухообмене, особенно, расположенное в мансарде. Если в доме естественная система вентиляции альтернативой проветривания вручную станет встроенный вентиляционный клапан. Когда система принудительная, с рекуперацией, обходятся без использования блоков с клапанами.

Нюансы монтажа

В девяноста процентах случаев проблемы с мансардными окнами связаны не с дефектами блоков, а с нарушением технологии монтажа. Даже при соблюдении инструкции производителя и профессиональной установке возможны просачивания влаги, преимущественно, из-за скопления снега в нижней части. При правильной установке ситуация исправляется своевременной очисткой окна, при необходимости может потребоваться смазка уплотнителя, если он деформировался из-за наледи. Но когда монтаж мансардного окна выполнен с нарушениями, речь уже не о просачивании – о полноценных протечках, устранение которых потребует куда больших вложений.

По монтажу своими руками, мнения расходятся, производители в один голос твердят о необходимости привлечения профессионалов и только профессионалов. Самостройщики парируют, что примеры «косячного» монтажа выполненного установщиками за немалые суммы, сплошь и рядом, и «не Боги горшки обжигают».

Истина, привычно, где-то посредине, но интересен именно практический опыт, а не только теоретические рекомендации.

Монтаж мансардного окна своими силами

Приветствую, далее следует мой опус по самостоятельной установке мансардного окна известного производителя. Советую к ознакомлению таким же самостройщикам, чтобы избежать уже освоенных чужих граблей. Пирог крыши сверху вниз: мягкая черепица, подкладочный ковер, обрешетка (доска дюймовка), контробрешетка, защитная мембрана, теплоизоляция 20 см, перекрестное утепление 5 см, по обрешетке (брусок 5 см), пароизоляция, обрешетка вертикальная из дюймовки и ГСП.

При выборе мансардного окна было два основных требования – двойной стеклопакет и нестандартная ширина, так как оно будет освещать лестницу и холл первого этажа. Сделав выбор в пользу более дешевой конструкции, в технические детали vareniks особо не вникал, что и повлекло дополнительные проблемы.

Мансардные окна с универсальной монтажной системой можно монтировать на различные основания, в том числе и в готовую крышу. Приобретенное же окно было «заточено» только под обрешетку. Но vareniks не отчаялся, пообщался с консультантом и, несмотря на все трудности, решил сэкономить 11 тысяч на услугах установщика и поставить мансардное окно своими руками.

Я дождался выходных и смело приступил к установке окна. Изнутри, часть пирога крыши специально не доделал, чтобы проще было монтировать окно – были только стропила и первый слой утеплителя. Добавил изнутри еще одну стропильную ногу, на 8 см сузив проем. Дальше, больше: разрезал мембрану, вырезал дырку в небо – проем меньше оригинального, через который выбрался на крышу и разобрал гибкую черепицу на 30-40 см дальше предполагаемой рамы. Вырезал проем для рамы, вырезал куски ОСП, шириной меньше 30 см вокруг рамы. Глубину пропила выставил по толщине ОСП, чтобы сохранить обрешетку.

  • снаружи и изнутри закрепил деревянные опорные бруски (5×10 см);
  • поверх брусков прикрутил дюймовку, чтобы балки стали вровень с обрешеткой;
  • выше рамы выпилил контробрешетку и смонтировал самодельный металлический дренажный желоб, сделанный из торцевой планки (в комплект поставки для гибкой кровли не входит, но консультант советовал поставить).
Читать еще:  Ремонт окон своими руками

После, «без задней мысли», согласно инструкции смонтировал опорные уголки на раму под означенный уровень V, пристрелял степлером изоляцию, приладил раму, отрегулировал по уровню и прикрутил. По технологии оконный блок в раму устанавливается дважды – примерка для калибровки и финальный монтаж мансардного окна после сборки теплоизоляционного и гидроизоляционного контура. Опустив подробности «танцев с бубнами» связанных с подъемом тяжелой конструкции, отсутствием лесов и техническими нюансами, получаем.

Примерочная установка окна в раму, вымотала меня так, что соблюдать алгоритм и устанавливать его повторно показалось непосильным подвигом. Все дальнейшие манипуляции выполнял, не снимая блок: вставил боковой утеплитель, прибил влагозащиту, прикрутил на место ОСП, нанес мастику, подложил подкладочный ковер, набил черепицу до нижнего уровня рамы. Дело наконец приблизилось к установке защитного оклада. Вот тут меня ждало огромнейшее разочарование – между окладом и рамой остался зазор четко в толщину листа ОСП.

Рама у этой модели мансардного окна должна крепиться именно к обрешетке, а не к плитному основанию, а в инструкции четких указаний на этот счет не оказалось. vareniks по неопытности решил, что принципиальной разницы нет, и оклад можно отрегулировать, но ошибся. Советы спеца по итогу консультации – окно нужно или полностью переустанавливать, или приподнять раму и сделать прокладки из ОСП. Реализован второй вариант с аккуратным демонтажем и новой сборкой окна своими руками на четыре прокладки под опорные уголки.

Установка и ремонт мансардных окон

Мы предлагаем профессиональную установку и ремонт мансардных окон FAKRO специалистами высшего класса по выгодной цене в Москве, Санкт-Петербурге, Екатеринбурге и других городах РФ. На монтаж мансардных окон мы даем гарантию от 1 года! Наши кровельщики прошли подготовку в учебных центрах FAKRO России и Европы. Звоните по бесплатному телефону 8-800-700-23-88 и мы быстро подберем для Вас оптимальные размеры и конфигурацию мансардных окон, сделаем необходимые замеры и рассчитаем точную стоимость монтажа мансардных окон факро «под ключ».

  • Установка мансардных окон в подготовленный проем на стадии стропил или обрешетки без подведения кровельного материала
  • Монтаж мансардных окон «под ключ» в готовую кровлю / врезка в готовый кровельный пирог (металлочерепицу, мягкую кровлю, натуральную черепицу).

Для удобного расположения мансардных окон в помещении перед их монтажом может быть осуществлен перенос стропильных ног — это дополнительная работа, которая обычно стоит 4-6 тыс. руб.

Ниже представлены фото из проекта «Дачный ответ» на телеканале НТВ. Монтаж стропильной системы, установка мансардных окон и аксессуаров осуществлены силами сотрудников компании «Сервис-Ф». → Больше объектов.

Установка мансардных окон: цена под ключ

Компания «Сервис Ф» предоставляет услуги по установке мансардного окна «под ключ». Услуга включает в себя:

  1. Помощь специалиста в подборе мансардных окон. Мы найдем наилучшее решение для Вашего помещения.
  2. Все необходимые замеры.
  3. Продажа мансардных окон и любых аксессуаров к ним (шторы, жалюзи, маркизет, датчик дождя, автоматика)
  4. Доставка на объект.
  5. Установка и сервисное обслуживание мансардных окон специалистами с опытом работы свыше 10 лет.

Цена монтажа мансардных окон зависит от нескольких факторов, в частности, от степени готовности кровли. Установка окон может быть осуществлена на этапе формирования кровельного пирога или в уже готовую кровлю, так называемая «врезка мансардного окна». Мы рекомендуем предусмотреть мансардные окна еще на стадии проекта, что позволит

  • правильно рассчитать освещение помещения
  • заранее обеспечить безопасный выход на кровлю для ее ремонта и сервисного обслуживания
  • и самое главное, сэкономить на работе по установке мансардных окон.

Лайфхак как сэкономить на установке мансардного окна

Стоимость работ по установке окон для крыши на этапе стропил на порядок ниже, чем врезка окна в готовый кровельный пирог. Например, в Москве установка мансардного окна в подготовленный проем на стадии стропил или обрешетки стоит порядка 5000 руб., а врезка окна в готовую кровлю в 2 раза дороже! Кроме того, заранее выбрав ширину окна вы сможете предусмотреть соответствующий шаг стропил и не платить за дополнительную работу по переносу стропильных ног.

Монтаж мансардного окна в готовую кровлю

Предположим, что установка мансардных окон необходима в готовую крышу. К тому же в качестве кровельного материала вы использовали не «банальную» металлочерепицу или мягкую кровлю, а фальцевую, то будьте готовы раскошелиться на сумму от 18 000 руб. за монтаж одного мансардного окна «под ключ». Установка мансардного окна в металлочерепицу без переноса стропил обойдется в 10-15 тыс руб.

Тем не мене монтаж мансардного окна в готовую крышу – это тот вид работ, который обязательно нужно доверить профессионалам! Крыша – особый многослойный элемент дома, а мансардные окна являются частью кровли и испытывают аналогичные нагрузки внешней среды. При установке мансардного окна важно правильно сделать врезку, чтобы сохранить все функции кровельной конструкции. Необходимо использовать качественные изоляционные материалы, и внимательно отнестись к подведению гидро-, паро- и теплоизоляции. Точную цену установки мансардного окна FAKRO в готовую кровлю вы можете узнать у специалистов по бесплатному телефону 8-800-700-23-88.

Некоторые реализованные проекты по установке мансардных окон в готовую кровлю представлены в соответствующем разделе нашего сайта. Слева в Фильтре можно выбрать «Монтаж мансардных окон» и посмотреть объекты на карте Московской области.

До установки мансардных окон. Все ли купили?

Прежде чем приступить к монтажу мансардного окна проверьте все ли вы купили:

Установка мансардных окон

Мансардное окно — светопрозрачная конструкция, расположенная на кровле мансарды. Её особенность — способность выдерживать те же нагрузки, что и кровля здания. Правильно выбранные мансардные окна превращают темный чердак в светлое помещение с максимальным притоком солнечного света, а также предоставляют возможность смотреть на звездное небо.

Количество и размер.

Монтаж мансардных окон начинается с определения их количества и размеров. Общая площадь остекления на мансардном этаже определяется как 1 к 10, т.е. на каждый 10 кв. метров площади мансарды рекомендуется 1 кв. метр остекления. Для гостиных, детских комнат, спален площадь остекления может быть увеличена в 1.5-2 раза. В зависимости от требуемой площади остекления выбираются окна.

Размер оконных конструкций подбирается с учетом следующих факторов:

Ширина. Зависит от расстояния между стропильными ногами кровли. Окно должно «вписаться» в это расстояние, при этом между ним и стропилами должен быть зазор не менее 20 мм. Возможна установка мансардных окон, которые по ширине больше, чем расстояние между стропилами. В этом случае выполняется изменение конструкции стропильной системы так, чтобы не снизилась ее несущая способность.

Высота. Подбирается таким образом, чтобы обеспечить хороший обзор для стоящего и сидящего человека. Чем меньше наклон крыши, тем больше должна быть высота. Минимально рекомендованная высота положения оконного проема на мансарде от уровня пола — 80 см.

Пример: площадь мансарды 20 м2, в соответствии с нормативами минимальная площадь остекления составляет 2 м2. Значит можно выбрать, например: одно окно 115х175 см или два по 60х85 см. Расстояние между стропильными элементами — 65 см, значит, без изменения конструкции кровли может использоваться второй вариант — 2 окна размером 60 на 85 см.

Рама и стеклопакеты

Профиль рамы изготавливается из дерева или пластика. Для жилых помещений рекомендуются экологичные рамы, изготовленные из древесины с влажностью не более 12%. Деревянные изделия отличаются привлекательным видом, хорошей теплоизоляцией, долговечностью. Для нежилых помещений можно выбрать пластиковую раму. В этом случае вы получите мансардное окно, цена которого будет зависеть от характеристик материала. Самые недорогие — из поливинилхлорида (ПВХ), немного дороже — полиуретановые. Пластиковые конструкции служат до 100 лет, легко моются, не желтеют под действием УФ-лучей.

Толщина стекла зависит от климата, назначения помещения, бюджета владельца. Для жилых помещений рекомендуются мансардные окна в Москве не менее чем с 3-мя камерами, для нежилых — с 1-2-мя камерами. Чем больше количество камер, тем толще стеклопакет и тем лучше он сохраняет тепло. При этом не нужно забывать, что многокамерный стеклопакет будет значительно нагружать кровлю. В большинстве случаев мансардные окна в готовую кровлю изготавливаются из обычного стекла марки М1. М5. Для бильярдных и детских комнат оптимальный выбор — безопасное стекло «триплекс», которое при разбивании не образует осколков.

Способ открывания

Одно из основных требований к мансардным окнам — простое, удобное и безопасное открывание. Различают следующие виды окон с разными способами открывания:

Среднеповоротные. В центре рамы установлены фрикционные петли, устанавливающие створку в наклонном положении или повернутой вокруг своей оси до 180 градусов.

Комбинированное открывание. Створка открывается по центру или по верхней оси. Режим открывания выбирается переключателем, который расположен в створке.

Приподнятая поворотная ось (панорамное окно). Фрикционные петли находятся сверху, за счет чего можно значительно увеличить высоту окна — до 250 см, а значит и площадь остекления. Нижняя створка такой конструкции глухая.

Сервисные. Небольшие оконные конструкции, предназначенные в первую очередь для выхода на крышу или эвакуации. Угол открывания составляет от 40 до 90 градусов (распашное).

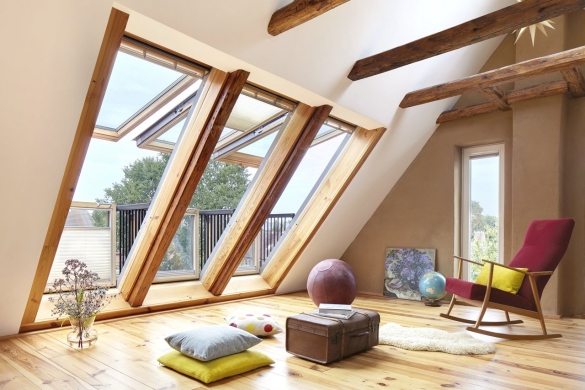

Окно-балкон. Представляет собой две створки, при этом нижняя створка выдвигается при открывании и превращается в балкон, а верхняя имеет панорамную систему открывания.

Карнизное окно. Представляет собой сочетание мансардного и вертикального окна. Может монтироваться на минимальной высоте от пола мансарды.

Кроме способа открывания при выборе мансардного окна нужно учитывать расположение ручки. Оно бывает: верхним, нижним или комбинированным. Выбор зависит от того, насколько высоко оконный проем располагается от уровня пола, его размеров, роста человека, требований безопасности.

Все современные мансардные окна интегрируются в системы типа «умный дом». Такие окна можно открывать с помощью ПДУ. Система управления включает электропривод, датчики. При необходимости остекленная поверхность может тонироваться для защиты от солнечных лучей.

Особенности монтажа

Установка мансардного окна в готовую кровлю — технически сложная задача, выполнить которую правильно могут только квалифицированные монтажники, имеющие опыт подобных работ. При монтаже большое значение имеет конфигурация крыши, конструкция стропильной системы. При врезке мансардных окон важно учитывать кривизну кровли, глубину утопления оконной конструкции в плоскость крыши. При монтаже не допускается перекос оконных блоков.

Особое внимание уделяется гидроизоляции, стеклопакет и рама не должны пропускать воду и конденсат. Неправильная установка может привести к обрушению кровли или как минимум к нарушению микроклимата в помещении. В этом случае может потребоваться дорогостоящий ремонт мансардных окон с разбором кровли.

Ссылка на основную публикацию
Adblock
detector
