Толщина однокамерного стеклопакета

Однокамерный стеклопакет

Содержание:

Количество камер в стеклопакете определяется количеством примененных в нем стекол. Одна камера создается пакетом из двух стекол. В принципе, встречаются еще и рамы с одним стеклом (например, для остекления лоджий и балконов), но там говорить о стеклопакете бессмысленно. Тремя стеклами создается двухкамерный стеклопакет. Если кому-то придет в голову создать трехкамерный пакет, потребуется, соответственно, четыре стекла. Но в этом просто нет смысла. Увеличение веса пакета сопровождается дальше настолько мизерным улучшением характеристик, что о создании многокамерных пакетов речь не идет.

Однокамерный или двухкамерный стеклопакет

Стоит определиться с тем, насколько оправдано создание двухкамерных стеклопакетов, обеспечивает ли дополнительное стекло существенное улучшение характеристик окна? Если сравнивать простые пакеты, с самыми обычными стеклами, однокамерный стеклопакет не обеспечивает необходимые в средней полосе России характеристики. То есть, однокамерный стеклопакет с обычным оконным стеклом категорически не обеспечивает поддержание требуемых условий в помещении.

Образование конденсата на таком стеклопакете возможно при температуре за окном уже около восьми – десяти градусов мороза, а снижение шума составляет около 35 децибел. Характеристики двухкамерного пакета значительно лучше. Коэффициент сопротивления передаче тепла у него выше примерно на семьдесят процентов. Это значит, что при такой же влажности в помещении конденсат появится лишь при морозе в тридцать градусов. Гораздо лучшими оказываются и звукоизолирующие характеристики такого стеклопакета. Особенно при использовании более толстого наружного стекла, исключающего возникновение резонансных колебаний. Но речь пока идет о стеклопакетах с обычными стеклами.

Однокамерный стеклопакет энергосберегающий

Но относительно недавно у двухкамерных стеклопакетов появились серьезные конкуренты, причем, аргументы в их пользу становятся все более весомыми. Речь идет о более простых и легких однокамерных стеклопакетах с различными специальными стеклами. Прежде всего, стоит сравнить двухкамерные стеклопакеты с однокамерными теплосберегающими, имеющими низкоэмиссионные стекла. Еще совсем недавно говорить о такой конкуренции было просто бессмысленно.

Но сегодня технологии создания таких стекол обеспечивают их все большую доступность. Даже самые простые и дешевые теплоотражающие стекла обеспечивают однокамерным пакетам общий коэффициент сопротивления теплопередаче такой же, а иногда и немного выше, чем у двухкамерных. При выборе более дешевых стекол придется лишь мириться с тем, что окна будут выглядеть слегка затемненными. Более дорогие стекла типа «І» избавлены и от этого недостатка. И сразу же отметим, что все разговоры о низкой экологичности этих стекол и прочих их недостатках просто не имеют смысла. А казавшийся еще недавно абсолютно очевидным выбор между однокамерными и двухкамерными стеклопакетами становится намного проблематичнее.

Однокамерный стеклопакет цена

Но встает и другой не менее серьезный вопрос, которым наши соотечественники, увы, вынуждены задаваться в первую очередь. Речь идет о цене различных стеклопакетов. Этот аспект может стать решающим. В принципе, цена стеклопакетов тоже помочь в выборе практически не может, так как заплатить за оба варианта тоже придется примерно одинаково. То есть, цена однокамерного теплосберегающего стеклопакета оказывается ненамного большей, чем обычного двухкамерного.

Но для того, чтобы обеспечить большую безопасность помещения и самого чудесного стекла, установленного в теплосберегающем стеклопакете, а также повысить его звукоизолирующие свойства, мы рекомендовали бы применить и второе специальное стекло. Говорить о достаточно дорогом триплексе или закаленных стеклах не будем, но специальной противовандальной пленкой стекло защитить необходимо точно. Дело в том, что разбитое стекло может означать крах уникальных характеристик внутреннего стекла. Напыление не любит контакта с атмосферой. Пленка и ее нанесение обойдутся не слишком дорого, зато безопасность повысится заметно. Даже на четвертом этаже гарантий безопасности нет.

Толщина однокамерного стеклопакета

Когда мы говорим о теплосберегающем однокамерном стеклопакете, речь идет о применении в нем низкоэмиссионного стекла, которое благодаря прозрачной металлизированной сверхтонкой пленке, напыляемой на его поверхность, способно отражать тепловое излучение. То есть, ИК-излучение из помещения на улицу благодаря таким стеклам проникает в гораздо меньшем объеме. Но прямой теплообмен такого стеклопакета остается таким же, как и у обычного однокамерного. Уменьшить его можно лишь за счет увеличения воздушной прослойки. Казалось бы, решение вполне очевидно – сделать большей толщину камеры.

Базовый однокамерный стеклопакет имеет формулу 4-16-4, то есть между двумя четырехмиллиметровыми стеклами располагается шестнадцатимиллиметровая камера газа. И увеличить ее, как оказалось, нельзя. В противном случае начинается конвекция и воздух, перемешиваясь, начинает «доставлять» холод к внутреннему стеклу. И эффект оказывается абсолютно противоположным желаемому. В принципе, толщину газовой камеры увеличить можно, но тогда необходимо думать о том, как ухудшить условия для начала конвекции, что усложнит и сделает значительно дороже конструкцию стеклопакета.

Вес однокамерного стеклопакета

Но есть у однокамерного стеклопакета и неоспоримый плюс. Речь идет о его весе, который практически в полтора раза меньше, чем у двухкамерного собрата. Это вполне логично, ведь львиная доля веса стеклопакета приходится на стекло. И применение двух стекол вместо трех дает серьезный выигрыш по весу. Прежде всего, благодаря этому, существенно снижаются нагрузки на фурнитуру, что в итоге должно дать существенный выигрыш в плане долговечности конструкции. На практике это пока не доказано, просто металлопластиковые окна у нас еще используются недостаточно долго.

Зато многие пользователи однозначно отмечают, что снижение веса обеспечивает несомненное удобство в плане управления окнами. Если говорить о конкретных цифрах, базовый однокамерный стеклопакет с четырехмиллиметровым стеклом весит двадцать килограмм (естественно, речь идет о квадратном метре остекления), в то время, как двухкамерный весит около тридцати килограмм. Конечно же, меньший вес стеклопакета сказывается и на стоимости доставки и установки. Пусть разница и не столь велика, но она есть. Да и в случае замены стеклопакета меньший вес удобнее.

Однокамерный стеклопакет цена

При сопоставимой цене и практически одинаковых характеристиках в плане энергосбережения однокамерный теплосберегающий стеклопакет обладает таким несомненным преимуществом, как меньший в полтора раза вес. Зато у двухкамерного намного лучшими оказываются звукоизолирующие свойства. Применение же низкоэмиссионных стекол в двухкамерном стеклопакете делает его практически идеальным средством для защиты и холода, но и существенно удорожает его. Выбирать потребителю. Благо, сегодня ему, как никогда ранее, есть из чего выбрать.

Видео про однокамерный стеклопакет

Однокамерные стеклопакеты: характеристики, плюсы и минусы

Выбирая пластиковые окна, прежде всего, стоит ориентироваться на количество камер. И многие делают выбор в пользу однокамерных конструкций, учитывая их доступную стоимость. Однако выбирать окно необходимо не по ценовой категории, а совершенно по иным факторам. Что такое однокамерный стеклопакет, в каких случаях его стоит установить, а когда лучше выбрать две камеры?

Основные характеристики

Такие изделия представляют собой конструкции из двух стекол, между которыми находится одна воздушная камера. Для сравнения, двухкамерный стеклопакет состоит из двух камер и трех стекол.

Какая толщина однокамерного стеклопакета? Стандартная толщина — 24 мм, но при использовании триплекса или более толстых стекол этот параметр увеличивается до 32 мм. Стандартный стеклопакет толщиной 24 мм с одной камерой обозначается формулой 4-16-4. Первое число означает толщину стекла, второе — ширину воздушной камеры, третье — толщину второго стекла.

Итак, насколько оправдана покупка двухкамерного собрата? Если сравнивать его с однокамерным вариантом, то последний не подходит для монтажа в жилых домах, расположенных в средней полосе России. То есть, окно с одной камерой не обеспечит нужных условий в помещении в холодное время года. Уже при температуре около минус 8-10 градусов может возникнуть образование конденсата. В то же время коэффициент теплозащиты у двухкамерного стеклопакета на 70% выше. Это значит, что конденсат на такой конструкции образуется лишь в том случае, если столбик термометра опустится ниже 30С.

Однако существуют однокамерные модели, которые составляют серьезную конкуренцию двухкамерным. Речь идет о легких и простых ПВХ окнах с одной камерой, в состав которых входят специальные стекла, например, энергосберегающие. По своим тепло- и звукоизоляционным характеристикам они ничуть не хуже более тяжелых конструкций с большей шириной профиля.

Преимущества и недостатки

При выборе стеклопакетов в свою квартиру каждого покупателя волнует ряд вопросов. Наиболее распространенные: где можно ставить, на какую температуру рассчитан, будет ли тепло в квартире после установки. Рассмотрим все плюсы и минусы однокамерных конструкций.

  1. Небольшой вес, что снижает нагрузку на систему креплений и опорные элементы. Это значит, что окно с одной камерой прослужит гораздо дольше.
  2. Разумная цена. За счет меньшего числа стекол и веса изделия стоит оно дешевле двухкамерных вариантов примерно на 15%.
  3. Хороший уровень освещенности. Это важный момент, если окна квартиры выходят на север или запад, где на протяжении всего светового дня и так не хватает солнечных лучей.
  4. Минусы:
  5. Высокая теплопроводность. Тепло ли с однокамерными стеклопакетами? Увы, не настолько, как в случае с двухкамерными аналогами. Но чтобы температура в помещении стала выше, можно установить энергосберегающие стекла.
  6. Низкая шумоизоляция. Мало того, что такие конструкции теряют много тепла, они еще и пропускают шум. Уровень звукоизоляции квартире не превысит 28 дБ. Поэтому если дом находится на оживленном проспекте или недалеко от автомагистрали, такой вариант вам не подойдет.

Таким образом, прежде чем отдать предпочтение такой конструкции, важно учесть особенности помещения, климатические условия и другие факторы. Только в этом случае вы не пожалеете о собственном выборе.

Где целесообразно устанавливать однокамерные конструкции?

Существуют ситуации, где монтаж таких окон не только допустим, но даже необходим. Рассмотрим эти случаи.

1. Балконы и лоджии

Если не планируется делать балкон жилым помещением, достаточно остановиться на однокамерном варианте. Дело в том, что в данном случае лоджия в любом случае остается холодным местом. И переплачивать за окно с двумя камерами абсолютно не имеет смысла.

2. Дача, летний домик

Если вы подыскиваете подходящее остекление для загородного дома, стоит все правильно рассчитать и взвесить. В случае, когда дача будет эксплуатироваться только в теплое время года, вполне можно ограничиться одной камерой. К слову, в настоящее время стоимость такого окна не намного выше классических деревянных рам. А ПВХ в любом случае гораздо прочней и долговечней.

Читать еще:  Как снять тонировку с стекла легко и быстро

3. Терраса

Как правило, такая часть дома используется только летом. Стоит ли ставить здесь конструкции с двумя камерами? Пожалуй, это лишняя переплата.

4. Квартиры и дома в южных регионах

Выбор окна зависит и от температур за окном. Если зимой она не опускается ниже нуля, вполне достаточно однокамерного изделия. В остальных случаях целесообразно устанавливать именно двухкамерные аналоги с тремя стеклами.

Таким образом, перед стеклопакетом стоит важная задача: защитить дом от сквозняков, холода и шума. Поэтому важно рассчитать, стоит ли в конкретной ситуации переплачивать за две камеры. Нередки случаи, когда одной камеры вполне достаточно. А это значит, что и затраты будут ниже, и в доме светлей, и прослужит такое изделие гораздо дольше.

Компания «Окна-Стар» осуществляет производство, продажу и установку однокамерных стеклопакетов. Вся наша продукция отвечает серьезным требованиям звуко- и теплоизоляции, а также является долговечной и эстетически привлекательной.

Прежде чем заказывать такие окна, пожалуйста, уточните у наших менеджеров целесообразность данного выбора. Мы проконсультируем вас по данному вопросу с учетом особенности эксплуатации данных конструкций и поможем подобрать оптимальный вариант. Звоните прямо сейчас!

Как правильно выбрать стеклопакет

Многие потребители в понятие «стеклопакет» вкладывают обобщенный смысл, зачастую называя этим термином всю оконную конструкцию. Однако, следует разделять эти два понятия.

Оконная конструкция – это архитектурная деталь строительства: проем в стене, служащий для поступления потока света в помещение и регулируемой вентиляции. Окно состоит из рамы (профиля), которая может быть выполнена из различных материалов (пластик, дерево, алюминий) и выше упомянутого стеклопакета, стеклянной части окна.

Иными словами, стеклопакет – это конструкция из нескольких стекол, герметично соединенных между собой по контуру герметиком. Функцию каркаса стеклопакета выполняет дистанционная рамка, внутренняя полость которой заполняется веществом, поглощающим влагу, которая попадает внутрь стеклопакета в период изготовления и эксплуатации.

Значение стеклопакета в оконной конструкции

Каким должен быть стеклопакет?

Сколько камер должно быть у стеклопакета?

Внутреннее пространство стеклопакетов (камеры) заполняется осушенным воздухом или инертными газами, которые образуют теплозащитный слой. Очевидно, что чем больше таких слоев, тем теплее конструкция.

Так, например, стандартный однокамерный стеклопакет имеет сопротивление теплопередаче около 0,3 м 2 К/Вт, двухкамерный – 0,5 м 2 К/Вт, а трехкамерный – 0,7 м 2 К/Вт и более. Наиболее рациональным с точки зрения энегоэффективности является использование камер различной ширины в одном стеклопакете, например, 14 и 12 мм.


В России самыми популярными по числу камер считаются двухкамерные стеклопакеты. Это обусловлено, в первую очередь, климатом на большей площади страны. Стеклопакеты с тремя и большим числом камер рекомендуется устанавливать в условиях сурового климата. Для центральной России такой выбор нецелесообразен, так как большое количество камер приводит к утяжелению конструкции, которую нужно усиливать дорогостоящим профилем.

Однокамерные стеклопакеты рекомендуется устанавливать в неотапливаемых помещениях, лоджиях или южных широтах.
При использовании стекла с низкоэмиссионным покрытием и заполнении камеры аргоном однокамерный стеклопакет сопоставим по теплоизоляции с двухкамерным стеклопакетом. Однако показатель звукоизоляции в таком стеклопакете будет значительно уступать двухкамерному стеклопакету.

Какие стекла используются для изготовления стеклопакетов

Энергосберегающее (низкоэмиссионное) стекло – обычное флоат-стекло, на которое наносится напыление ионами серебра, отражающее тепловые волны в инфракрасном излучении и способствующее значительному улучшению теплоизоляционных характеристик стеклопакета и, как следствие, снижению затрат на отопление помещений.


По технологии производства низкоэмиссионные стекла делятся на твердое К-стекло и мягкое I-стекло. По теплоизоляционным характеристикам I-стекло несколько превосходит К-стекло, но уступает по механическим свойствам, из-за чего его рекомендуется устанавливать напылением внутрь стеклопакета. Процесс производства I-стекла очень трудоемкий, что соответственно отражается на стоимости.
Главное преимущество низкоэмиссионных стекол заключается в том, что при выборе стеклопакетов можно значительно облегчить конструкцию, заменив громоздкие двухкамерные или трехкамерные стеклопакеты на однокамерные, сохранив энергосберегающие свойства стеклопакета. Чтобы проверить наличие низкоэмиссионного покрытия на стекле самостоятельно, зажгите спичку или зажигалку и поднесите ее к окну. Цвет пламени на низкоэмиссионном стекле должен отличаться по цвету.


Солнцезащитное стекло незаменимо в том случае, если окна выходят на южную сторону, и избыток солнечного света влияет на комфортное проживание в помещении.

По типу производства солнцезащитные стекла делятся на «поглощающие» стекла, окрашенные в массе, и «отражающие», стекла с покрытием, которые отражают часть попадающей на них солнечной энергии. С точки зрения эффективности стекла с покрытием обладают лучшими свойствами при сопоставимой стоимости. Для обеспечения улучшенной теплоизоляции поглощающее стекло может совмещаться в стеклопакетах с энергосберегающим стеклом.

Шумоизоляционное стекло предназначено для повышения звукоизоляционных характеристик стеклопакета, для этого используются многослойные стекла с полимерным внутренним слоем или пленкой PVB.
Использование шумоизоляционных стекол в производстве стеклопакетов превышает шумозащиту обычных стеклопакетов практически в 5 раз. Кроме того, использование шумоизоляционных стекол обеспечивает повышенную безопасность и теплоизоляцию. Наиболее эффективным, по мнению специалистов, является использование в конструкции одного или двух стекол с шумозащитной пленкой PVB. Такое решение способно не только надежно изолировать помещение от внешних шумов, но отлично вписаться в большинство проектов, не требуя дополнительных расходов.


Огнеупорное стекло – многослойное стекло, изготовленное по специальной технологии с установкой армирующей металлической сетки или специального полимера между стеклами с последующей закалкой стекла в печах, благодаря чему стекло приобретает жаропрочность и может выдерживать высокие температуры.

Закаленное стекло является наиболее демократичными по стоимости решением, так как обладает высокими потребительскими характеристиками и не теряет светопрозрачность в отличие от армированного стекла.

Наряду с широко известными типами стекол некоторые производители предлагают использовать современные «умные стекла», способные менять прозрачность стеклопакета.


Широкую популярность приобрели стекла с грязеотталкивающим покрытием, благодаря которому отпадает необходимость в постоянном мытье окон.

Выбор стекла напрямую зависит от возможностей и требований заказчика. Следует помнить, что любые технологии стоят денег и прежде, чем соглашаться на использование эффективных стекол в изготовлении стеклопакетов, необходимо оценить целесообразность использования тех или иных решений в каждом конкретном случае.

От чего зависит и на что влияет толщина стеклопакета

Оптимальная толщина стекла в стеклопакете

Чаще всего в стеклопакете используется обычное флоат-стекло толщиной 4-6 мм. Стекло толщиной 4 мм является стандартным решением, более толстые (5-6 мм) рекомендуют использовать в оживленных районах и на верхних этажах, где ветровая нагрузка намного сильнее.

Каким должно быть расстояние между стеклами

Дистанционная рамка и ее функции

Функцию дистанцирования стекол в стеклопакете выполняет дистанционная рамка, которая представляет собой полый профиль, заполненный изнутри влагопоглотителем. На поверхности рамки можно заметить перфорационные отверстия, через которые влага попадает внутрь рамки и впитывается адсорбентом.


Ширина дистанционной рамки определяет расстояние между стеклами и может быть, соответственно, от 6 до 24мм.

Традиционно в России используют дистанционные рамки, изготовленные методом формования и сварки из алюминия. Такой метод позволяет обеспечить необходимые требования к энергоэффективности в современном стеклопакете. Кроме того, алюминий обладает отличной адгезией (приклеивание) ко всем типам герметиков, что позволяет изготовить максимально герметичный стеклопакет.


Однако при всей своей уникальности, алюминиевая дистанционная рамка обладает одним существенным недостатком, из-за очень низкого сопротивления теплопередаче, она образует «мостик холода», где в холодное время может образовываться конденсат.

В связи с этим все большую популярность набирают «теплые» рамки, изготовленные из композитных материалов. Помимо высоких теплозащитных свойств, пластиковая рамка может стать изюминкой в интерьере, так как отличается высокими эстетическими свойствами и может изготавливаться в различной цветовой гамме. Единственным недостатком такой рамки является относительно высокая стоимость в сравнении с алюминиевой.

Что скрыто от глаз покупателя?

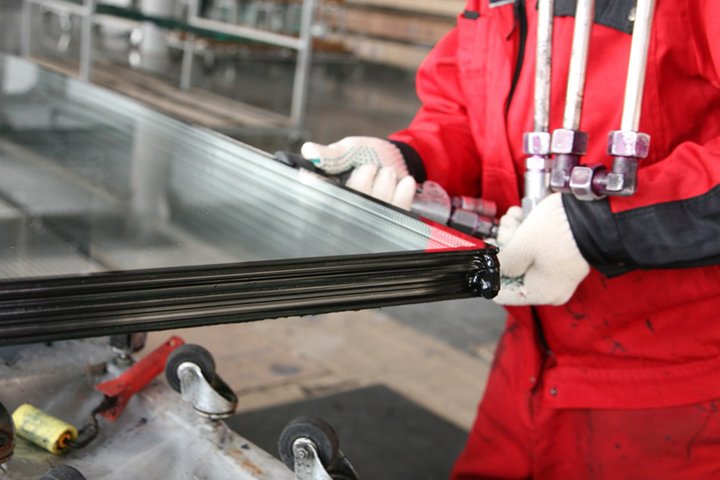

Герметики для стеклопакетов

Это два слоя герметика, которые дополняют друг друга по своим физическим свойствам и в совокупности друг с другом обеспечивают необходимые характеристики.

Первичный слой герметика – наиболее важен, так как именно он отвечает за влагонепроницаемость. В качестве первичного герметика в производстве стеклопакетов используют термоплавкий герметик бутил, который тонким слоем наносится на боковую поверхность рамки и параллельно со своей основной функцией служит средством для приклеивания дистанционной рамки к стеклу. Замена бутила более дешевыми материалами, таких как клейкая лента, не обеспечивает необходимой герметизации стеклопакета.


Защищает первичный слой герметика от внешних нагрузок и окончательно «запечатывает» стеклопакет вторичный резиноподобный герметик. Чаще всего в качестве вторичного герметика используют двухкомпонентный полисульфидный герметик, который наносится в промышленных условиях на контур стеклопакета с помощью специального оборудования.
Применение низкокачественных продуктов, может привести к таким нежелательным последствиям как запотевание стеклопакетов, растрескивание стеклопакетов, неприятный запах и вытекание герметика внутрь камеры.

Молекулярное сито

Еще одним важным элементом, скрытым от глаз покупателя, является молекулярное сито или адсорбент, засыпаемый внутрь дистанционной рамки. Основная функция молекулярного сита – это поглощение влаги, попадающий в стеклопакет в момент производства и эксплуатации.
Экономия на высококачественном адсорбенте также может существенно отразиться на эксплуатационных свойствах стеклопакета.


Если вы столкнулись с такими последствиями как коррозия дистанционной рамки, образование белых кристаллических отложений на месте перфорационных отверстий, будьте уверены, это результат экономии нерадивого производителя.

Чтобы обезопасить себя от подобных неприятностей, следует приобретать окна только у надежных производителей, которые дают гарантию на стеклопакеты и могут проконсультировать по качеству и используемых для производства материалов.
Срок эксплуатации стеклопакетов устанавливается в технической документации. Согласно гарантии он должен составлять не менее 5 лет со дня отгрузки изделий изготовителем.

Как прочесть формулу стеклопакета?

Формула стеклопакета в обязательном порядке должна содержать следующую информацию:

  • марка и толщина стекла;
  • расстояние между стеклами;
  • разновидность заполнения внутренних камер;
  • параметры высоты, ширины и толщины стеклопакета;
  • вид стеклопакета (Уд – ударостойкий, Э – энергосберегающий, С – солнцезащитный, М – морозостойкий, Ш – шумозащитный);
  • обозначение стандарта (ГОСТ 24866-99).

В качестве примера разберем следующую формулу:

СПО 4М1 –20Ar – 4М1 1500х750х24 ГОСТ 24866-99

Однокамерный стеклопакет: первое стекло марки М1 толщиной 4 мм – расстояние между стеклами 20 мм, камера заполнена аргоном – второе стекло М1 4мм – размеры стеклопакета высота 1500 мм, ширина 750 мм, толщина 28 мм – общестроительного назначения.

От чего зависит стоимость стеклопакета?

Стоимость стеклопакета устанавливается производителем за метр квадратный изделия и зависит от следующих факторов:

Читать еще:  Безрамное остекление веранды и террасы

  1. Количество камер в стеклопакете. Чем их больше, тем стеклопакет дороже. В среднем увеличение количества камер с одной до двух в стеклопакете без дополнительных опций ведет к увеличению стоимости стеклопакета на 30%.
  2. Тип стекла. Использование в конструкции одного стекла с низкоэмиссионным покрытием увеличивает стоимость стеклопакета еще на 30%.
  3. Газонаполнение. В качестве газонаполнения чаще всего используется аргон. Стоимость заполнения зависит от размера стеклопакета и увеличивает стоимость стеклопакета еще минимум на 10%.
  4. Декоративные элементы. Использование декоративных элементов, тонированной пленки, огнеупорных стекол может увеличить базовую стоимость стеклопакета в два и более раз.

Существенные характеристики, которые помогут при выборе однокамерного стеклопакета

Первая характеристика, которую указывают в описании современных окон со стеклопакетами, это количество воздушных камер.

Этот параметр влияет на массу стеклопакета и окна в целом, цену, и тепло- и энергосберегающие характеристики. Однокамерный стеклопакет легкий и доступный по цене, поэтому многие покупатели делают выбор в его пользу. Он подходит для установки на даче и в квартире на балконе или лоджии.

Как выглядит однокамерный стеклопакет

На рисунках пластиковый однокамерный стеклопакет изображают в разрезе. Он выглядит как два стекла, разделенных дистанционной рамкой.

Собранный однокамерный стеклопакет на вид сложно отличить от двухкамерного, наличие-отсутствие среднего стекла незаметно, а дистанционная рамка при значительной толщине стеклопакета может визуально разделяться на две части, иметь сверху шов, и создается впечатление, что в середине еще одно стекло.

Если в темноте поднести к однокамерному пакету зажженную свечу, зажигалку или фонарик, можно увидеть два отражения огонька, по числу стекол.

Многие отождествляют понятия стеклопакет и ПВХ-окно, в то время как стеклопакет – это важнейшая составляющая окна, а его обрамление может быть и металлопластиковым, и деревянным, и алюминиевым. Оконная конструкция в целом состоит рамы, которая вставляется в оконный проем, и крепящихся к ней створок.

Каждая створка состоит из профиля и утопленного в него на определенную глубину и закрепленного с помощью штапика стеклопакета. То есть когда мы смотрим на окно в сборке, то конструкция внутри металлопластикового профиля – это и есть стеклопакет.

Если смотреть на него прямо, видно только стекло – важнейшая часть окна, при взгляде сбоку или сверху можно увидеть внутреннюю часть стеклопакета – алюминиевую или полимерную дистанционную (распорную, разделительную) рамку с небольшими отверстиями, проходящую между стеклами по всему периметру стеклопакета.

Пока стеклопакет еще не вставлен в профиль, он выглядит как параллелепипед незначительной толщины с фронтальными поверхностями из стекла и слоем герметика сверху, снизу и по бокам, а по периметру сквозь стекло видна дистанционная рамка. В качестве примера однокамерного стеклопакета можно привести оконную систему Rehau BLITZ.

Толщина однокамерного стеклопакета

В однокамерном стеклопакете толщина складывается из суммы толщин обоих стекол и ширины воздушной камеры, равной расстоянию между стеклами. Это расстояние не может быть произвольным.

Если стекла поместить слишком близко, их центральные части могут слипнуться, несмотря на то, что по краям они разделены рамкой (слайсером, спейсером), кроме того, теплообмен между расположенными близко стеклами слишком интенсивный, а это приводит к теплопотерям.

Если же воздушная камера слишком широкая, это приводит к активному движению воздушных масс внутри и усиленному конвективному теплообмену, что тоже чревато увеличением теплопотерь через застекленную площадь окна.

Международным стандартом допускается межстекольный промежуток 8-36 мм, на практике как правило ширина одной воздушной камеры составляет 6-16 мм, реже встречаются расширенные стеклопакеты с расстоянием между стеклами 24 мм.

Толщина используемых в стеклопакетах стекол колеблется в пределах 4-8 мм, реже используется стекло 3 мм. Чем толще стекло, тем выше его тепло- и звукоизолирующие характеристики, но и масса конструкции повышается. К тому же, цена стекла прямо пропорциональна его толщине.

В однокамерных стеклопакетах применяют стекла одинаковой толщины, чаще всего 4 мм, это наиболее рентабельно, а ширина камеры 16 мм считается оптимальной.

Наиболее популярны и распространены однокамерные стеклопакеты толщиной 24 мм, с формулой 4-16-4 (крайние числа означают толщину стекол, а среднее – ширину воздушной камеры). Выпускают и другие однокамерные стеклопакеты со следующими формулами:

  • толщиной 16 мм (4-8-4), с сопротивлением теплопередаче (R) 0,28 м кв.*⁰С/ Вт, коэффициентом звукоизоляции (RW) 21 Дб, вес (m) такого стеклопакета составляет 21,7 кг на 1 м кв.;
  • 18 мм (4-10-4), R – 0,29, RW – 22, m – 22,13;
  • 20 мм (4-12-4), R – 0,30, RW – 23, m – 22,56;
  • 24 мм (4-16-4), R – 0,32, RW – 24, m – 23,45;
  • 32 мм (4-24-4), расширенный, R – 0,34.

Цифры приведены для стеклопакетов со стандартным (не энергосберегающим) стеклом категории М1, заполнением камеры осушенным воздухом и алюминиевой разделительной рамкой. Коэффициенты светопропускания и пропускания тепла у однокамерных стеклопакетов разной толщины одинаковые, 0,80 и 0,78 соответственно.

Увеличение толщины стекол повысит стоимость конструкции и ее вес, что приведет к усилению нагрузки на профиль, раму, преждевременному износу фурнитуры, а вот света в помещение будет проникать немного меньше. Поэтому задачи повышения тепло- и шумоизолирующих характеристик стеклопакета решаются путем использования стекол с низкоэмиссионным напылением, заполнения камеры инертным газом и использования теплой полимерной разделительной рамки.

Вес однокамерного стеклопакета

Как видно из приведенных выше цифр, вес стеклопакета прямо пропорционален его толщине. При увеличении общей толщины за счет толщины стекол прибавка в весе более значительная, чем при расширении воздушной камеры. Каждый миллиметр ширины камеры изменяет вес 1 м кв. примерно на 200 г с небольшим.

А вот увеличение толщины стекла на тот же миллиметр дает прибавку уже порядка 2,5 кг на м кв., если увеличить в однокамерном стеклопакете толщину обоих стекол на 1 мм, вес 1 м кв. увеличится уже на 5 кг.

Увеличение межстекольного промежутка в пределах 16 (максимум 24) мм повышает сопротивление теплопередаче ощутимее, чем использование более толстых стекол, так что не стоит думать, что более тяжелый стеклопакет теплее.

Вес стеклопакета – важнейшая характеристика, которую нужно учитывать при выборе профиля для комплектации окна, для очень массивных стеклопакетов профиль должен быть усиленным, более толстым и армированным.

Вес стеклопакета также определяет нагрузку на фурнитуру, и при подборе всех комплектующих производители окон принимают его в расчет. Вес однокамерного стеклопакета стандартный профиль без проблем выдерживает, и особых требований к фурнитуре здесь не возникает.

Для потребителя вес стеклопакета важен с финансовой точки зрения: тяжелый стеклопакет и сам по себе стоит дороже, и монтаж более массивной конструкции сложнее, что может увеличить затраты на ее установку. Очень важен вес стеклопакетов также при их использовании для остекления балконов и лоджий.

Общий вес стеклопакета зависит от его площади, толщины, характеристик стекол (закаленные, противоударные тяжелее), в него также входит вес разделительной рамки, осушителя, герметиков. В однокамерном стеклопакете вес этих компонентов в среднем составляет 450 г, а 98% массы приходится на стекла.

Поскольку размеры стеклопакета по строительным нормам должны быть не меньше 0,3х0,3 м и не больше 3,2х3,0 м, примерный вес однокамерного стеклопакета со стандартными стеклами колеблется в пределах 2 – 226 кг.

Конструкция однокамерного стеклопакета

Главным компонентом любого ПВХ стеклопакета является стекло. Часто потребители интересуются, сколько стекол. В однокамерном стеклопакете два стекла, а воздушная камера (межстекольный промежуток) одна. Помимо стекол, которые могут быть стандартными, энергосберегающими, мультифункциональными, закаленными, тонированными, декоративными, в состав стеклопакета входят такие компоненты:

  • Дистанционная рамка (слайсер, спейсор), соединяющая стекла в единую конструкцию и одновременно разделяющая их. Ширина воздушной камеры равна ширине рамки.
  • Осушитель (абсорбент), находящийся внутри дистанционной рамки и предназначенный для поглощения излишков влаги из воздуха.
  • Внутренний герметик (обычно бутиловая мастика), клей, которым стекла крепятся к дистанционной рамке.
  • Внешний герметик (полисульфидная мастика), которым стеклопакет обрабатывается снаружи по контуру для обеспечения герметичности конструкции.

Однокамерный стеклопакет, состоящий из двух стекол, между которыми есть воздушная прослойка – наиболее распространенная, доступная по цене, легкая по весу и простая в установке и замене конструкция, составляющая основу современного окна – ПВХ, алюминиевого, алюмодеревянного, деревянного.

Его теплосберегающие характеристики приемлемы для средних широт, причем их можно повысить за счет увеличения ширины воздушной камеры, применения низкоэмиссионных стекол, заполнения камеры аргоном и других мер.

Однокамерный стеклопакет – плюсы и минусы

Что представляет собой однокамерный стеклопакет

Однокамерный – это стеклопакет, который состоит из двух стекол и разделен рамкой из алюминия или полимерного материала с небольшими отверстиями. Внутри образуется герметичная камера, которая служит изоляцией, гарантирующей тепло в помещении и отсутствие посторонних звуков. Заполняется это пространство инертным газом (аргоном или криптоном) или разреженным воздухом.

Итак, составляющие такого типа конструкции следующие.

  • 2 стекла. Могут быть обычными, тонированными, энергосберегающими, декоративными, закаленными.
  • Слайсер или спейсор – дистанционная рамка.
  • Абсорбент – вещество, которое помещается внутрь рамки для поглощения лишней влаги.
  • Герметики. Внутренний скрепляет детали системы. Как правило, с этой целью используется бутиловая мастика. Внешний отвечает за герметичность системы. Популярна в качестве такого герметика полисульфидная мастика.

Коэффициент сопротивления однокамерного окна влиянию температуры снаружи составляет 0,34. Уровень звука снижается на 34 децибела.

Визуально отличить однокамерный вариант от двухкамерного сложно. Вряд ли удастся определить, есть ли третий слой. Если в пакете одна камера, но широкая, дистанционная рамка делится на две части. Так что складывается впечатление о наличии еще одного стекла посредине. Определить тип конструкции поможет любой источник огня, зажигалка, свечка или фонарь. Если поднести его к окну в темноте, количество отражений будет соответствовать количеству стекол.

Ошибочно отождествляются понятия «ПВХ-окно» и «стеклопакет». Первое характеризует то, что оконный профиль металлопластиковый, изготовленный из поливинилхлорида. Пакет же – это сердцевина окна, которая может быть обрамлена и деревянной, и алюминиевой, и металлопластиковой конструкцией.

Плюсы и минусы

Основные недостатки однокамерных систем:

  • Невысокая защита от уличных шумов.
  • Сравнительно невысокий уровень устойчивости перед влиянием внешних температур.

Достоинства:

  • Небольшой вес. Благодаря этому качеству повышается срок эксплуатации.
  • Высокая степень проникновения света. Чем меньше стекол, тем лучше освещение.
  • Более низкая стоимость по сравнению с другими конструкциями.
  • Такие окна имеют более эстетичный вид.
Читать еще:  Перегородки в японском стиле

Какой стеклопакет выбрать

Если речь идет об обычных стеклах, то двухкамерная система обладает неоспоримыми преимуществами по сравнению с однокамерной. По части шумо- и теплоизоляции его характеристики намного лучше. До недавнего времени выбор конструкции был очевиден.

Но однокамерный вариант стал более конкурентоспособен благодаря применению специальных теплосберегающих стекол. Уровень теплообмена понижается настолько, что соответствует показателю двухкамерных пакетов, и даже может быть ниже.

Единственным недостатком однокамерных систем остается легкое затемнение стекол, вызванное наличием на их поверхности металлизированной пленки. Но и это касается только недорогих аналогов. Энергосберегающий эффект возникает благодаря напылению ионов серебра. Производится эта процедура с внутренней стороны пакета. В результате тепловое излучение отражается от покрытия, и температура в помещении становится менее зависимой от внешней.

Фактором, влияющим на то, какой тип конструкции целесообразнее выбрать, является и место проведения монтажа. Для остекления балконов двухкамерные системы не очень подходят. Они слишком массивны и требуют усиления конструкции балкона. Однокамерные системы для этих целей подходят идеально. Для зданий, расположенных в местностях, где не бывает суровых зим, также лучше остановить выбор на таких конструкциях.

Толщина однокамерного стеклопакета

Толщина пакета представляет собой сумму ширины внутренней камеры и толщин стекол. Если этот показатель слишком низок, поверхности рискуют слипнуться посредине. Кроме того, это приведет к потерям тепла, поскольку при сближении стекол теплообмен между ними повышается. Если же ширина необоснованно завышена, это, как ни странно, тоже негативно влияет на сопротивляемость влиянию внешних температур. Увеличивается конвективный теплообмен.

Самые популярные стеклопакеты толщиной 24 мм, в том числе, 16 мм – ширина камеры и по 4 мм – толщины стекол.

Сравнительно небольшой вес – одно из неоспоримых преимуществ конструкции с одной камерой. Она в полтора раза легче двухкамерной. Благодаря этому не так быстро изнашивается фурнитура и повышается легкость маневрирования окнами. Вес одного квадратного метра пакета со стеклами толщиной 4 мм и одной камерой составляет около 20 килограмм, с двумя камерами – 30.

То сколько весит оконная система, непосредственно влияет на стоимость доставки и установки.

Факторы, которые определяют вес единицы площади конструкции.

  • Толщина стекол. Главный фактор. 98% веса системы зависит именно от этого показателя. Если одно стекло сделать толще на 1 мм, вес 1 квадратного метра увеличится на 2,5 кг, а если оба – на 5 кг.
  • Ширина камеры. Увеличение этого показателя на 1 мм делает систему тяжелее примерно на 200 г.

Общий вес зависит еще и от веса других составляющих, герметиков, рамки, осушителя, но это влияние слишком незначительно. В общей конструкции масса дополнительных элементов составляет меньше половины килограмма. Размеры оконных систем колеблются от 0,3 на 0,3 м до 3,2 на 3,0 м. Примерный вес конструкции с одной камерой составит от 2 до 226 кг.

Уровень тяжести оконного пакета необходимо учитывать при выборе профиля и фурнитуры. Для массивных нужен крепкий, армированный профиль и соответствующие комплектующие.

Чем больше вес оконной конструкции, тем она дороже и сложнее ее монтаж.

Стоимость

Факторы, определяющие стоимость пакета.

  • Производитель.
  • Толщина стекол.
  • Вес.
  • Количество створок.
  • Цвет.
  • Простота монтажа.
  • Аксессуары.

Для определения цены конкретной конструкции используется специальная формула, в которой учитываются все указанные показатели.

Стоимость пакета с одной камерой размером 1,5 на 1,5 м составляет от 5500 до 8500 рублей.

Вывод

Применение технологий теплоотражения позволило сделать однокамерный энергосберегающий стеклопакет, пожалуй, лучшим вариантов оснащения оконного проема в большинстве случаев.

Стеклопакет 24 мм – характеристики однокамерного и двухкамерного пластикового окна, как выглядит тройной

Как правило, в оконный профиль монтируют стеклопакеты. Они могут быть с одной или двумя камерами. Если вы желаете сэкономить, что стоит выбирать однокамерную конструкцию, ведь двухкамерная стоит дороже, но при равных условиях эксплуатации последние имеют повышенные эксплуатационные характеристики, которые превосходят однокамерный стеклопакет. Он имеет более массивную и сложную конструкцию, больше возможностей различных комбинаций элементов, а толщина находиться в широком диапазоне.

Как выглядит

Это профиль, который еще не монтированный. Он представляет собой стеклянный блок, имеющий форму параллелепипеда. Его ширина и высота в несколько раз больше толщины. Сегодня можно встретить стеклопакеты более сложной конфигурации.

Зрительно третье стекло, сосредоточенное в середине стеклопакета, неразличимо, так что двухкамерная конструкция, если смотреть на нее издалека, создает впечатление цельностеклянного монолита. При разглядывании с близкого расстояния спереди и сзади есть стекло, а по его периметру расположились дистанционные рамки. А вот по контуру снаружи – герметик.

Когда стеклопакет монтирован в створку, то герметик и главный элемент дистанционной рамки незаметны для рассматривающего человека. Он будет видеть только стекла и сторону разделительной рамки, которая направлена внутрь. Именно разделительная рамка зрительно воспринимается, как полоска из металла с незначительной перфорацией.

Возможно вас также сможет заинтересовать информация о том, как вставить стекло в межкомнатную дверь.

В краевой области двухкамерной конструкции без профиля можно увидеть стороны дистанционной рамки, которые склеены со стеклом при помощи тонкого слоя герметика.

При покупке двухкамерного стеклопакета каждый получает множество преимуществ, среди которых:

  1. Звукоизоляционные показатели. Так как конструкция состоит из двух камер, то звук, поступающий извне в комнату, удается снизить до 31 дБ.
  2. Теплоизоляция. Пространство между камерами заполнено сухим воздухом, благодаря чему тепло надолго задерживается в доме.
  3. Экологичннсть. Современные образцы изготовляют по особой технологии, так что все двухкамерные конструкции являются экологически безопасными.
  4. Простота эксплуатации. Стеклопакет, состоящий из двух камер, не нужно красить, а убрать загрязнения с его поверхности можно при помощи обычной влажной тряпки. А вот какие бывают виды стеклопакетов для пластиковых окон, и как правильно подобрать нужный, указано здесь.

Характеристики

Двухкамерная конструкция обладает высокими показатели звуко-и теплоизоляции. Если стекла расположены на разном расстоянии друг от друга, то показатели шумоизоляции повышаются. Двухкамерные отлично подойдут для регионов, где холодный зимний климат. Но что делать, когда не плотно закрывается пластиковое окно, можно узнать из статьи по ссылке.

Двухкамерный стеклопакет – это конструкция, при помощи которой удается сэкономить на оплате за отопление. Кроме этого, эти изделия отличаются своей высокой прочностью, стойкостью к пожарам и взламыванию. Ну и дизайн у них довольно стильный. После монтажа в доме воцарит тепло, уют и комфорт.

Параметр ширины у двухкамерных конструкций может достигать 24-50 мм, а находится она в прямой зависимости от толщины стекол и ширины дистанционных рамок. При установки стеклопакета необходимо ,чтобы на улицу камера выходила пошире. Это позволит добиться лучших звукоизоляционных характеристик, а вот на проводимость тепла это не окажет никакого влияния.

Возможно вас также может заинтересовать информация о том, какие бывают металлические двери со стеклом.

На видео- коэффициент теплопередачи двухкамерного стеклопакета:

На сегодняшний день самыми часто приобретаемыми остаются двухкамерные образцы с шириной 40 мм. Такие конструкции имеют формулу:4-14-4-14-4, в которой 4 — толщина каждого стекла, 14 ширина камер. Все камеры отличаются повышенной герметичностью, стекла жестко прикреплены к дистанционной рамке.

Чем отличается от однокамерного и трехкамерного

Первое отличие двухкамерной конструкции от однокамерной в цене. Стеклопакеты с двумя камерами стоят дороже, да и процесс их монтажа намного сложнее.

На фото – отличие двухкамерного от однокамерного стеклопакета:

Установка конструкций ведется в домах с толстыми стенками. Но кроме цены у двухкамерных образцов выше и тепло-и звукоизоляционные свойства. Так что вы с лихвой сможете окупить все затраты. Средняя цена двухкамерного стеклопакета может составлять 1000-1200 рублей за м2.

Возможно вам также будет полезно узнать о том, какие существуют стандартные размеры стеклопакетов.

Толщина

По сравнению с однокамерной конструкцией формула вычисления у двухкамерного сложнее. Она включает 5 элементов, 1,3 и 5 – это характеристики стекла, а вот 2,4 – камер. Для определения толщины двухкамерного стеклопакета необходимо воспользоваться формулой. Она предполагает суммирование всех чисел – толщину 2-3 стекол и ширинку 2 камер.

Двухкамерная конструкция может быть симметричной и асимметричной. В зависимости от толщины выделяют такие варианты изделий:

  • все стекла имеют равную, а камеры равную ширину;
  • межстекольные пространства одинаковые, но толщина каждого из стекол различная по сравнению с толщиной двух других, а может быть конструкция, у которой все стекла разной толщины;
  • разная толщина стекол и ширина камер.

Также будет интересно узнать о том, сколько стоят пластиковые входные двери со стеклом.

Если выбрать толстые образцы, то они будут иметь повышенные шумоизоляционные свойства. Если толщина стекол будет не совпадать, то шум, возникающий между ними, будет гаситься.

Стандартные показатели толщины, применяемые при изготовлении стекол в двухкамерных стеклопакетах составляют 4мм. Чтобы повысить теплосберегающие и шумоизоляционные качества, 1-2 стекла заменяют более толстыми с толщиной 5-6 мм.Такие стеклопакеты можно использовать даже на фасадное остекление.

А вот как отличить двухкамерный стеклопакет от однокамерного, и какой из них лучший, поможет понять данная информация.

На видео- как отличить двухкамерный стеклопакет от трехкамерного:

Ширина камер в двухкамерных конструкциях находится в диапазоне 6-16 мм. Сегодня можно приобрести стеклопакеты следующей толщины

  • 24 мм, где толщина камерам -по 6 мм, а между стеклами – 4 мм;
  • 32 мм,;
  • 36, камеры по 12 мм, стекла по 4;
  • 40, камеры по 14 мм.

А вот как выглядит двухстворчатая входная дверь со стеклом, и насколько просто её установить, указано здесь.

Образцы с толщиной 42 и 44 см сегодня новинка. Они имеют звукоизоляцию и теплосберегающие способности, которые во много раз превышает параметры представленных выше вариантов. Но при этом и масса у них большая. Оптимальным вариантом относительно эксплуатационных характеристик и цены остается двухкамерная конструкция с толщиной 40 мм.

Двухкамерный стеклопакет – это важный элемент оконного профиля, благодаря которому удается защитить дом от повышенного шума и потери тепла. Сегодня рассматриваемые конструкции производят разной толщины, которая и определяет звукоизоляционные и теплоизоляционные показатели. Ухаживать за двухкамерными стеклопакетами очень просто, ведь все, что требуется, это протереть поверхность периодически влажной тряпкой.

Теперь давайте рассмотрим какая бывает фурнитура для окон пвх.

Ссылка на основную публикацию
Adblock
detector
