Алюминиевый профиль радиаторный

Радиаторы охлаждения

Алюминиевый радиаторный профиль для охлаждения полупроводников, ребристые радиаторы.

Преимуществом наших радиаторных профилей является то, что при наименьшем весе изделий вы получаете наибольшую площадь поверхности для теплоотвода.

Простой подбор необходимого радиаторного профиля по теплоотдаче осуществляется простым упрощенным методом 40 Вт/кг. Ребристые радиаторы более сложной формы способны рассеивать тепло из расчета 60 Вт/кг.

На наших складах профиль хранится отрезками длиной 6 по метров. Нарезка профиля входит в стоимость изделий. По желанию Заказчика, профиль можно поставить анодированным, с толщиной слоя в 15 мкм, а также заказать механическую обработку поверхностей профиля для получения на выходе готового изделия с наилучшим соотношением «цена-качество»

Алюминиевый радиаторный профиль CR-001

Алюминиевый радиаторный профиль CR-001
Габариты: 122х200мм

Алюминиевый радиаторный профиль CR-002

Алюминиевый радиаторный профиль CR-002
Габариты: 100х110мм

Алюминиевый радиаторный профиль CR-003

Алюминиевый радиаторный профиль CR-003
Габариты: 70х100мм

Алюминиевый радиаторный профиль CR-004

Алюминиевый радиаторный профиль CR-004
Габариты: 45х80мм

Алюминиевый радиаторный профиль CR-005

Алюминиевый радиаторный профиль CR-005
Габариты: 23х38мм

Алюминиевый радиаторный профиль CR-006

Алюминиевый радиаторный профиль CR-006
Габариты: 40х76мм

Алюминиевый радиаторный профиль CR-007

Алюминиевый радиаторный профиль CR-007
Габариты: 35х40мм

Алюминиевый радиаторный профиль CR-008

Алюминиевый радиаторный профиль CR-008
Габариты: 45х60мм

Алюминиевый радиаторный профиль CR-009

Алюминиевый радиаторный профиль CR-009
Габариты: 45х200мм

Алюминиевый радиаторный профиль CR-010

Алюминиевый радиаторный профиль CR-010
Габариты: 40х152мм

Алюминиевый радиаторный профиль CR-011

Алюминиевый радиаторный профиль CR-011
Габариты: 38х122мм

Алюминиевый радиаторный профиль CR-012

Алюминиевый радиаторный профиль CR-012
Габариты: 40х170мм

Алюминиевый радиаторный профиль CR-013

Алюминиевый радиаторный профиль CR-013
Габариты: 83х222мм

Алюминиевый радиаторный профиль CR-014

Алюминиевый радиаторный профиль CR-014
Габариты: 70х170мм

Алюминиевый радиаторный профиль CR-015

Алюминиевый радиаторный профиль CR-015
Габариты: 54х38мм

Алюминиевый радиаторный профиль CR-016

Алюминиевый радиаторный профиль CR-016
Габариты — 87х210мм

Алюминиевый радиаторный профиль CR-017

Алюминиевый радиаторный профиль CR-017
Габариты: 80х220мм

Алюминиевый радиаторный профиль CR-018

Алюминиевый радиаторный профиль CR-018
Габариты: 67х127мм

Алюминиевый радиаторный профиль CR-019

Алюминиевый радиаторный профиль CR-019
Габариты: 46х135мм

Алюминиевый радиаторный профиль CR-020

Алюминиевый радиаторный профиль CR-020
Габариты: 32х118мм

Алюминиевый радиаторный профиль CR-021

Алюминиевый радиаторный профиль CR-021
Габариты: 41х172мм

Алюминиевый радиаторный профиль CR-022

Алюминиевый радиаторный профиль CR-022
Габариты: 40х50мм

Алюминиевый радиаторный профиль CR-023

Алюминиевый радиаторный профиль CR-023
Габариты: 13х95мм

Алюминиевый радиаторный профиль CR-024

Алюминиевый радиаторный профиль CR-024
Габариты: 58х120мм

Алюминиевый радиаторный профиль CR-025

Алюминиевый радиаторный профиль CR-025
Габариты: 85х222мм

Алюминиевый профиль, силовой радиаторный профиль, радиатор охлаждения полупроводников, ребристый радиатор, производитель, производство ребристых радиаторов, производство ребристых охладителей, заказать, купить, радиаторный профиль из алюминия, поставщик радиаторов, производитель радиаторов, охладитель ребристый, пластинчатый охладитель радиатор, охлаждение микросхем, силовые тиристоры диоды охладители, Набережные Челны, Татарстан, радиатор из профиля, охлаждение, кулер, цена, прайс-лист, силумин, охладитель электронных компонентов, производитель пластинчатых охладителей, охлаждение электронных компонентов, поставщик охладителей, охладитель тиристора, охладитель для тиристоров, охлаждение силовых диодов, охладитель диода, силовые приборы, тиристорный охладитель, силовой охладитель, воздушное охлаждение приборов, радиатор для транзистора

Алюминиевый профиль радиаторный

Производство

198095, Россия, г. Санкт-Петербург, ул. Швецова, д. 23,
Телефон/Факс: (812) 600-18-55

. Теперь мы работаем и с физическими лицами . Подробности на сайте 1radcom.ru , по е-mail: 1radcom@mail.ru и телефону&nbsp (921) 553-23-11 .

Профиль радиаторный прессованный нормальной точности

Режем профиль (заготовки) в размер заказчика

(толщина режущего инструмента 5 мм; точность резки ± 0,5 мм; стоимость реза 30,0 руб)

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 17,3 кг

Длина хлыста — 2100 мм

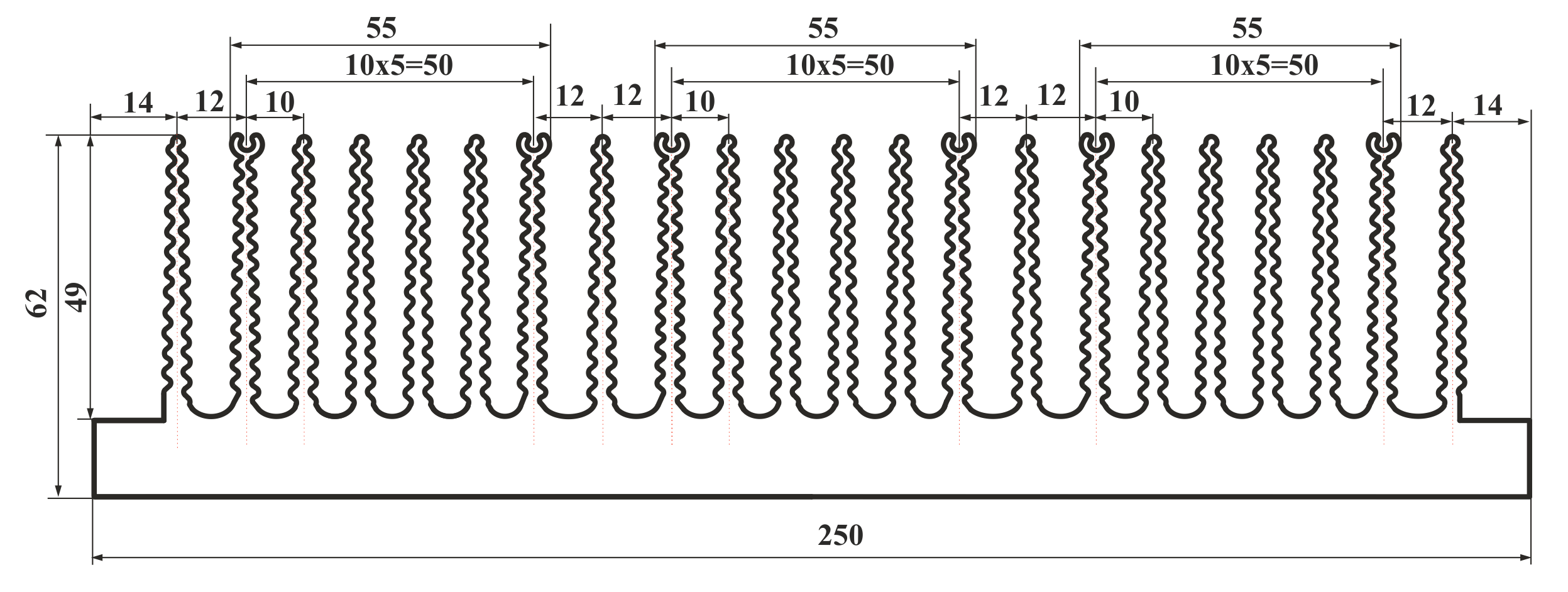

Пример сборки профиля AB9025 с вентиляторами 60х60:

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 20,9 кг

Длина хлыста — 2100 мм

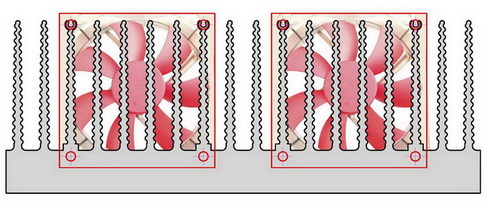

Пример сборки профиля AB9032 с вентиляторами 70х70 или 72х72:

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 4,2 кг

Длина хлыста — 3050 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 3,2 кг

Длина хлыста — 3050 мм

Материал — Сплав АД 31 ГОСТ 4784-97

Вес 1 м пог. — 6,4 кг

Длина хлыста — 3050 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 2,6 кг

Длина хлыста — 3050 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 7,2 кг

Длина хлыста — 3050 мм

Материал — Сплав АД31 ГОСТ 4784-9

Вес 1 м пог. — 4,75 кг

Длина хлыста — 3000 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 5,4 кг

Длина хлыста — 3050 мм

Пример сборки AB0098 и сборки AB0098 с вентилятором 80×80:

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 2,75 кг

Длина хлыста — 3000 мм

СНЯТ С ПРОИЗВОДСТВА

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 1,82 кг

Длина хлыста — 3000 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 1,75 кг

Длина хлыста — 3050 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 1,75 кг

Длина хлыста — 3050 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 3,028 кг

Длина хлыста — 3000 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 2,36 кг

Длина хлыста — 3100 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 5,7 кг

Длина хлыста — 3050 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 9,8 кг

Длина хлыста — 3050 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 11,7 кг

Длина хлыста — 3050 мм

Пример сборки AB2311 и сборки AB2311 с вентилятором 120×120:

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 1,793 кг

Длина хлыста — 3000 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 3,1 кг

Длина хлыста — 3100 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 12,90 кг

Длина хлыста — 2100 мм

Материал — Сплав АД31 ГОСТ 4784-97

Вес 1 м пог. — 11,09 кг

Длина хлыста — 3050 мм

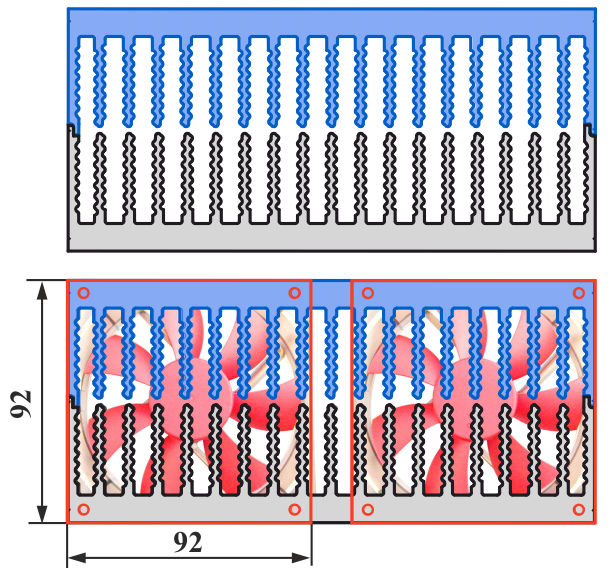

Пример сборки AB9012 и сборки AB9012 с вентиляторами 92×92:

Материал — Сплав АД31 ГОСТ 4784-97

Профиль радиаторный алюминиевый в Москве

данные Яндекс Маркета от 01.02.2020 00:00

Алюминиевый уголок(профиль угловой), 20х20мм (3м)

Алвид Алюминиевый уголок 60х40х2,0 (3 метра)

Алюминиевый уголок изготовленный по ГОСТ 8617-81, ГОСТ 22233-93 Алюминиевый уголок представляет собой прессованный профиль сплошного типа, без внутренних полостей, выполняется в форме буквы Г, при этом полки по размеру могут выполняться одинаковыми или разными.

Радиаторный алюминиевый профиль 170х20мм

Радиаторный алюминиевый профиль. См. Р екомендации по подбору радиатора для светодиодных сборок и матриц. Сечение 20 x 170мм Вес 3,14кг/м Площадь поверхности >822 см2 / 100мм Толщина основания 4мм Рассеиваемая мощность порядка 150W/м Сплав АД31 ГОСТ 4184-9 Можем разрезать профиль в размер. Профиль предназначен для использования в качестве теплоотвода для сборок на основе мощных светодиодов.

Feron Профиль алюминиевый накладной , серебро, CAB261

Профиль для светодиодной ленты FERON CAB261 «накладной», цвет серебро, в комплекте 2 заглушки + экран + 4 крепежа, 2000*16*12мм

Радиаторный алюминиевый профиль 92х25мм

Радиаторный алюминиевый профиль. См. Р екомендации по подбору радиатора для светодиодных сборок и матриц. Сечение 92 x 25мм Вес 2.15 кг/м Толщина основания 5мм Площадь поверхности >580 см2 / 100мм Рассеиваемая мощность порядка 100 W/м Сплав АД31 ГОСТ 4784-97 Можем разрезать профиль в размер. Профиль предназначен для использования в качестве теплоотвода для сборок на основе мощных светодиодов.

Читать еще:  Как используется стартовый профиль при установке откосов

Радиаторный алюминиевый профиль 172х40мм

Радиаторный алюминиевый профиль. См. Р екомендации по подбору радиатора для светодиодных сборок и матриц. Сечение 172 x 40мм Вес 6,45 кг/м Толщина основания 6,8мм Площадь поверхности >1700 см2 / 100мм Рассеиваемая мощность порядка 220W/м Сплав АД31 ГОСТ 4784-97 Можем разрезать профиль в размер. Профиль предназначен для использования в качестве теплоотвода для сборок на основе мощных светодиодов.

Угловой алюминиевый профиль для светодиодной ленты NUGL 16×16 | Круглый рассеиватель — 2м

Цена указана за палку профиля. Продается кратно 2 — м метрам. Угловой алюминиевый профиль 16х16 мм, для лент шириной до 10мм. Анодированный алюминий. Размеры 2000х16х16 мм. Крепления и заглушки приобретаются отдельно. Параметры товара: Параметр Значение Тип товара Профиль Форма Угловой Цвет Серебристый анодированый Назначение Универсальный Способ установки Накладной Длина, Д 2 000 мм Ширина, Ш 16 мм Высота, В 16 мм Ширина площадки 10 мм

Профиль AL стеновой

Профиль алюминиевый стеновой один из самый используемых профилей для монтажа натяжного потолка, применяется практически всегда. Идеально подходит для стен практически из любого материала. Длина одной палки профиля составляет 2,5 м и отпускается кратно этому значению.

Радиаторный алюминиевый профиль 170х20мм

Радиаторный алюминиевый профиль. См. Р екомендации по подбору радиатора для светодиодных сборок и матриц. Сечение 20 x 170мм Вес 3,14кг/м Площадь поверхности >822 см2 / 100мм Толщина основания 4мм Рассеиваемая мощность порядка 150W/м Сплав АД31 ГОСТ 4184-9 Можем разрезать профиль в размер. Профиль предназначен для использования в качестве теплоотвода для сборок на основе мощных светодиодов.

Радиаторный алюминиевый профиль 135х46мм

Радиаторный алюминиевый профиль. См. Р екомендации по подбору радиатора для светодиодных сборок и матриц. Сечение 135 x 46мм Толщина основания 6мм Вес 5,58 кг/м Площадь поверхности >1533 см2 / 100мм Рассеиваемая мощность порядка W/м Сплав АД31 ГОСТ 4784-97 Можем разрезать профиль в размер. Профиль предназначен для использования в качестве теплоотвода для сборок на основе мощных светодиодов.

Уголок перфорированный алюминиевый, 3м, 25х25 мм

Профиль угловой (уголок) перфорированный предназначен для защиты наружных углов гипсокартонных перегородок и облицовок от механических повреждений. Сечение ПУ-профиля выполнено в форме острого угла, что обеспечивает при его монтаже плотное прилегание к поверхности угла перегородки. Профиль угловой имеет перфорацию в виде отверстий диаметром 5 мм. При установке ПУ-профиля в отверстия проникает шпаклёвка, предварительно нанесенная на угол конструкции, что позволяет обеспечить прочное сцепление профиля с

Радиаторный алюминиевый профиль 52,6х18,5мм

См. Р екомендации по подбору радиатора для светодиодных сборок и матриц. Сечение 52,6 x 18,5мм Толщина основания 6мм Вес 1.436 кг/м Площадь поверхности >437 см2 / 100мм Рассеиваемая мощность порядка W/м Сплав АД31 ГОСТ 4784-97 Можем разрезать профиль в размер. Профиль предназначен для использования в качестве теплоотвода для сборок на основе мощных светодиодов. Идеально подходит для изготовления самодельных светильников для дома, промышленного освещения, студийного освещения, для создания линейных

Радиаторный алюминиевый профиль 135х46мм

Радиаторный алюминиевый профиль. См. Р екомендации по подбору радиатора для светодиодных сборок и матриц. Сечение 135 x 46мм Толщина основания 6мм Вес 5,58 кг/м Площадь поверхности >1533 см2 / 100мм Рассеиваемая мощность порядка W/м Сплав АД31 ГОСТ 4784-97 Можем разрезать профиль в размер. Профиль предназначен для использования в качестве теплоотвода для сборок на основе мощных светодиодов.

Радиаторный алюминиевый профиль 122х38мм

Радиаторный алюминиевый профиль. См. Р екомендации по подбору радиатора для светодиодных сборок и матриц. Сечение 38 x 122мм Толщина основания 6мм Вес 4,3 кг/м Площадь поверхности >1100 см2 / 100мм Рассеиваемая мощность порядка 150W/м Сплав АД31 ГОСТ 4184-9 Можем разрезать профиль в размер Профиль предназначен для использования в качестве теплоотвода для сборок на основе мощных светодиодов.

Радиаторный алюминиевый профиль 92х25мм

Радиаторный алюминиевый профиль. См. Р екомендации по подбору радиатора для светодиодных сборок и матриц. Сечение 92 x 25мм Вес 2.15 кг/м Толщина основания 5мм Площадь поверхности >580 см2 / 100мм Рассеиваемая мощность порядка 100 W/м Сплав АД31 ГОСТ 4784-97 Можем разрезать профиль в размер. Профиль предназначен для использования в качестве теплоотвода для сборок на основе мощных светодиодов.

Алюминиевый анодированный профиль накладной/врезной угловой, 3м

Профиль алюминиевый анодированный врезной угловой профиль для светодиодной ленты (до 10 мм), без рассеивателя. Предназначен для удобного монтажа и защиты открытых светодиодных лент с рассеивателем (70343) или без и как дополнительное охлаждение.

Профиль накладной алюминиевый Feron 2м матовый экран 2 заглушки 4 крепежа для светодиодных лент CAB262 10267

Профиль накладной алюминиевый Feron 2м матовый экран 2 заглушки 4 крепежа для светодиодных лент CAB262 10267

Алюминиевый профиль радиаторный

Ребристые радиаторы охлаждения для мощных светодиодов и светодиодных матриц и вентиляторы 12V

Любая обработка радиаторов на современных скоростных обрабатывающих центрах

Алюминиевый радиаторный профиль 23х38 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 8 Вт мощных светодиодов

Sпов 274 см2 для отрезка 100 мм

Размеры, мм: 23х38 длина 100 мм (максимальная длина 3 метра), толщина основания 6 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 41х30 для пассивного охлаждения. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Sпов 580 см2 для отрезка 100 мм

Размеры, мм: 41х30 длина 100 мм (максимальная длина 3 метра), толщина основания 7,5 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 50х40 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Sпов 580 см2 для отрезка 100 мм

Размеры, мм: 50х40 длина 100 мм (максимальная длина 3 метра), толщина основания 10 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 53х19 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 53х19 длина 100 мм (максимальная длина 3 метра), толщина основания 4,75 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 59х10 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 59х10 длина 100 мм (максимальная длина 3 метра), толщина основания 2,3 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 62х20 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 62х20 длина 100 мм (максимальная длина 3 метра), толщина основания 6 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 72х30 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 10-20 Вт мощных светодиодов

Sпов > 47000 мм2 = 470 см2

Размеры, мм: 72х30 длина 100 мм (максимальная длина 3 метра), толщина основания 5 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 89х38 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 89х38 длина 100 мм (максимальная длина 3 метра), толщина основания 6 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 92х26 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 92х26 длина 100 мм (максимальная длина 3 метра), толщина основания 6 мм. Цена указана за длину 100 мм.

Читать еще:  Виды и типы балконов

Алюминиевый радиаторный профиль 95х13 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 95х13 длина 100 мм (максимальная длина 3 метра), толщина основания 4 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 118х32 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 118х32 длина 100 мм (максимальная длина 3 метра), толщина основания 6,8 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 120х58 15 ребер для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 120х58 длина 100 мм (максимальная длина 3 метра), толщина основания 9,5 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 120х58 17 ребер для пассивного охлаждения. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 120х58 длина 100 мм (максимальная длина 3 метра), толщина основания 9,5 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 122х38 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Sпов > 97000 мм2 = 970 см2

Размеры, мм: 122х38 длина 100 мм (максимальная длина 3 метра), толщина основания 6 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 127х67 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Sпов > 139000 мм2 = 1390 см2

Размеры, мм: 127х67 длина 100 мм (максимальная длина 3 метра), толщина основания 8 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 135х22 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Sпов > 85 500 мм2 = 855 см2

Размеры, мм: 135х22 длина 100 мм (максимальная длина 3 метра), толщина основания 4,2 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 135х46 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 135х46 длина 100 мм (максимальная длина 3 метра), толщина основания 6 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 152х30 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 25-35 Вт мощных светодиодов

Sпов > 95200 мм2 = 952 см2

Размеры, мм: 152х30 длина 100 мм (максимальная длина 3 метра), толщина основания 5 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 152х40 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 30-50 Вт мощных светодиодов

Sпов > 128000 мм2 = 1280 см2

Размеры, мм: 152х40 длина 100 мм (максимальная длина 3 метра), толщина основания 6 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 162х25 для пассивного охлаждения. Радиатор ребристый «гребенка».

Подходит для 30-50 Вт мощных светодиодов

Sпов > 128000 мм2 = 1280 см2

Размеры, мм: 162х25 длина 100 мм (максимальная длина 3 метра), толщина основания 4 мм. Цена указана за длину 100 мм.

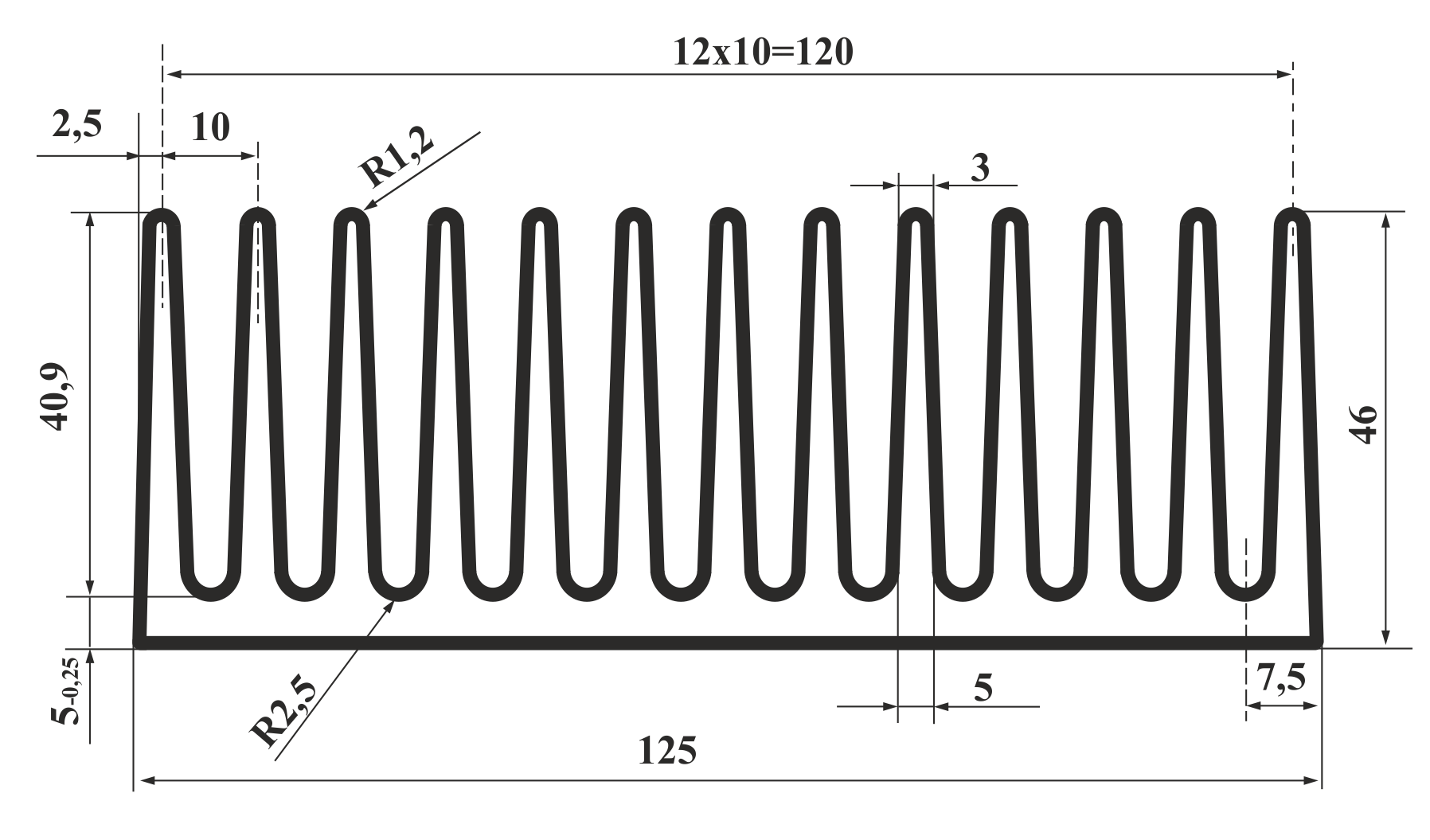

Алюминиевый радиаторный профиль 125х46 для пассивного охлаждения. Радиатор ребристый «гребенка».

Подходит для 30-45 Вт мощных светодиодов

Sпов > 108000 мм2 = 1080 см2

Размеры, мм: 125х46 длина 100 мм (максимальная длина 3 метра), толщина основания 5,1 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 170х20 для пассивного охлаждения. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 170х20 длина 100 мм (максимальная длина 3 метра), толщина основания 4 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 170х40 для пассивного охлаждения. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 170х40 длина 100 мм (максимальная длина 3 метра), толщина основания 6 мм. Цена указана за длину 100 мм.

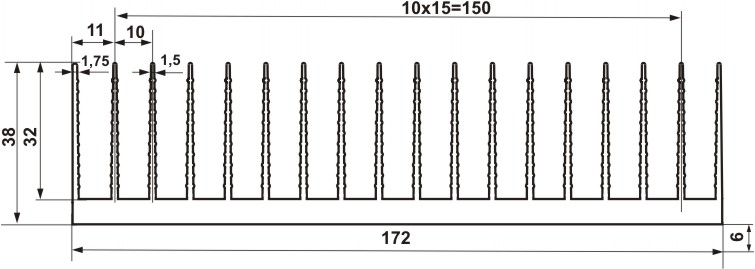

Алюминиевый радиаторный профиль 172х41 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 172х41 длина 100 мм (максимальная длина 3 метра), толщина основания 6,8 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 200х45 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

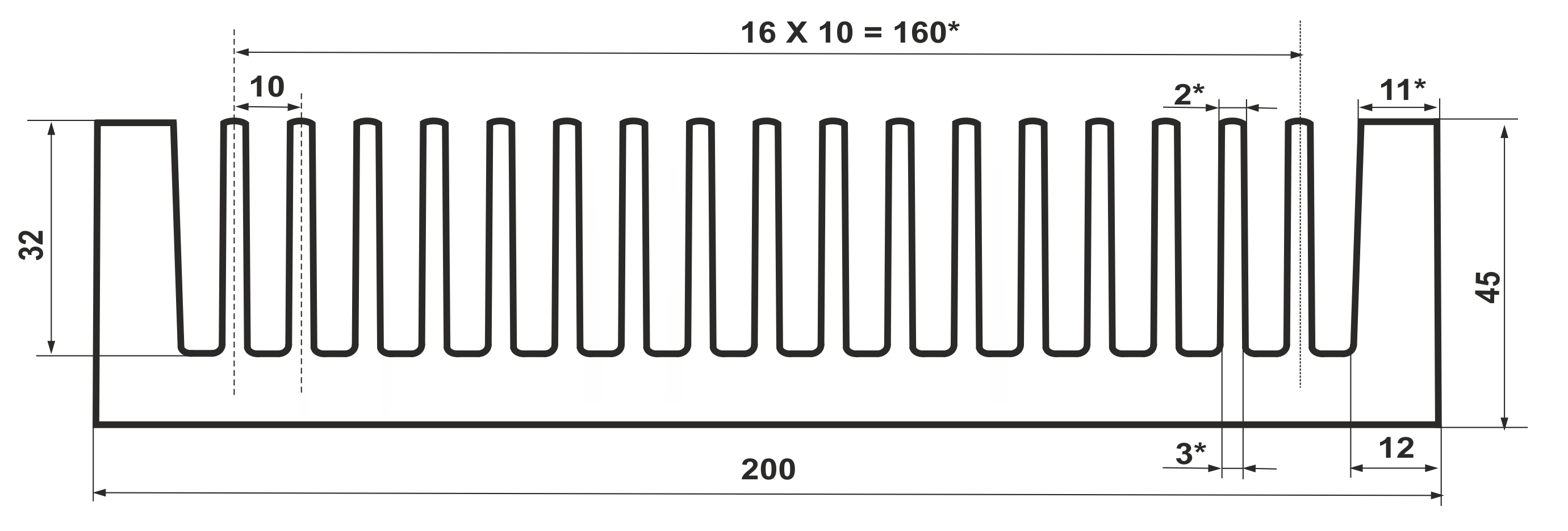

Размеры, мм: 200х45 длина 100 мм (максимальная длина 3 метра), толщина основания 10,5 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 200х64 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 200х64 длина 100 мм (максимальная длина 3 метра), толщина основания 14 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 210х87 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 210х87 длина 100 мм (максимальная длина 3 метра), толщина основания 25 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 220х80 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 220х80 длина 100 мм (максимальная длина 3 метра), толщина основания 18 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 222х83 для пассивного охлаждения. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 222х83 длина 100 мм (максимальная длина 3 метра), толщина основания 15 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 222х85 для пассивного охлаждения. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 222х85 длина 100 мм (максимальная длина 3 метра), толщина основания 18 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 248х32 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 248х32 длина 100 мм (максимальная длина 3 метра), толщина основания 12 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный профиль 300х25 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 300х25 длина 100 мм (максимальная длина 3 метра), толщина основания 6 мм. Цена указана за длину 100 мм.

Алюминиевый радиаторный широкий профиль 400х45 для пассивного охлаждения повышенной эффективности. Радиатор ребристый «гребенка».

Подходит для 17 Вт мощных светодиодов

Размеры, мм: 400х45 длина 2000 мм (2 м), толщина основания 10,5 мм. Цена указана за длину 100 мм.

Алюминиевый анодированный корпус 50х50 для пассивного охлаждения светодиодов

Размеры, мм: 50,2х50,1 длина до 6000 мм (6 м)

Алюминиевый анодированный корпус 130х45 для пассивного охлаждения светодиодов

Размеры, мм: 130х45 длина до 6000 мм (6 м)

Алюминиевый анодированный корпус 81х72 для пассивного охлаждения светодиодов

Размеры, мм: 81х72 длина до 6000 мм (6 м)

Алюминиевый анодированный корпус 81х73 для пассивного охлаждения светодиодов

Размеры, мм: 81х73 длина до 6000 мм (6 м)

Алюминиевый анодированный корпус 124х74 для пассивного охлаждения светодиодов

Размеры, мм: 124х74 длина до 6000 мм (6 м)

Радиатор игольчатый 191х121 для пассивного охлаждения светодиодов

Подходит для 20-30 Вт мощных светодиодов

Sпов > 73500 мм2 = 735 см2

Размеры, мм: 191х121х20

Радиатор алюминиевый R35 для пассивного охлаждения светодиодов

Подходит для 1 Вт и 3 Вт мощных светодиодов

Алюминиевый профиль радиаторный

FK-214-SA-CB, радиатор для TO-220, 25.4 x13мм длина 30мм
Fischer Elektronik

FK 237 SA 220 V, радиатор для ТО-220, 14.5х19.05х12.5мм
Fischer Elektronik

KG-247-15, радиатор алюминиевый 15x15x11
Kingcooler

HS 077-20, радиатор алюминиевый 20x15x11 (KG-288-15)
CIXI

HS 077-30, радиатор алюминиевый 30x15x11 (KG487-17)
CIXI

Читать еще:  Декоративная раскладка в стеклопакет

HS 077-40, радиатор алюминиевый 40x15x11
CIXI

HS 213-150, радиатор алюминиевый 150×16.5×16
Kinstein

HS 213-20, радиатор алюминиевый 20×16.5×16
Kinstein

HS 213-30, радиатор алюминиевый 30×16.5×16
Kinstein

HS 316, радиатор алюминиевый 43x27x1.3
CIXI

HS 239-20, радиатор алюминиевый 20x17x10
CIXI

HS 203-20, радиатор алюминиевый 20x18x15
CIXI

HS 203-50, радиатор алюминиевый 50x18x15
CIXI

SK 525 30 ST, радиатор для TO-220, 19.4×28мм длина 30мм
Fischer Elektronik

KG-436-02, радиатор алюминиевый 27.6x22x12
Kinstein

FK 244 13 D PAK TR, радиатор для DPAK
Fischer Elektronik

HS 202-20, радиатор алюминиевый 20x23x16
CIXI

HS 201-30, радиатор алюминиевый 30x23x16
CIXI

HS-201-30, радиатор 23х16мм длина 30мм (АВМ-184) для ТО-220
Россия

HS 201-50, радиатор алюминиевый 50x23x16
CIXI

HS 201-50, радиатор алюминиевый 50x23x16
Kinstein

HS 202-50, радиатор алюминиевый 50x23x16
CIXI

АВМ-184-50, HS-201-50, радиатор ребристый 23х16мм длина 50мм (АВМ-184)
Россия

HS 315, радиатор алюминиевый 32x24x1.3
CIXI

FK 220 SA 220, радиатор для ТО-220, 25×20.5мм длина 7мм
Fischer Elektronik

FK 224 MI 220-2, радиатор для ТО-220, 25×8.3мм длина 29.4мм
Fischer Elektronik

SK-09-20-SA-TO-220, SK-09-20-SA, радиатор для TO-220, 29×11.5мм, длина 20мм
Fischer Elektronik

HS 107-100, радиатор алюминиевый 100x33x16
CIXI

HS 107-30, радиатор алюминиевый 30x33x16
CIXI

HS 107-50, радиатор алюминиевый 50x33x16
CIXI

HS 205-50, радиатор алюминиевый 50×33.5×12.5
CIXI

SK-104-25.4-STC-TO-220, SK-104-25.4-STC, радиатор для TO-220, ТО3P, 34.9×12.7мм 1 отвер.
Fischer Elektronik

SK104/25,4-STS, радиатор для ТО-220, ТО3P, 34.9×12.7мм длина 25.4мм 2 отв.
Fischer Elektronik

SK-104-38.1-STC-TO-220, радиатор для TO-220, ТО3P, 34.9×12.7мм длина 38мм
Fischer Elektronik

SK 104 50.8 STS, радиатор для ТО-220, ТО3P, 34.9×12.7мм
Fischer Elektronik

HS 207-100, радиатор алюминиевый 100x35x10
CIXI

HS 207-30, радиатор алюминиевый 30x35x10
CIXI

HS 166-100, радиатор алюминиевый 100x82x24
CIXI

HS 166-50, радиатор алюминиевый 50x82x24
CIXI

Радиаторный профиль: области применения и способы монтажа

Для чего может быть использован алюминиевый радиаторный профиль? Какие его разновидности можно встретить в продаже? Каким образом организовать теплоотвод от греющегося устройства или микросхемы с его помощью? Давайте попробуем ответить на эти вопросы.

Наш герой — алюминиевый профиль для организации теплоотвода.

Что это такое

Алюминиевый профиль — радиатор представляет собой пластину или швеллер с дополнительным оребрением для увеличения площади теплоотвода. Именно алюминий массово используется в качестве материала для радиаторов из-за сочетания высокой теплопроводности (вчетверо больше, чем у стали или чугуна) и сравнительно невысокой стоимостью металла, обусловленной простотой и технологичностью его получения из глинозема.

Насколько сильно теплопроводность металла влияет на эффективность теплоотвода? Приведем пример из области отопления: при идентичных размерах теплоотдача медно-алюминиевого конвектора примерно вдвое больше, чем у кругло-профильного чугунного радиатора. Разница обусловлена более равномерным нагревом оребрения у первого отопительного прибора.

Области применения

Где массово используется профиль — радиатор? Навскидку можно назвать две области.

Светодиодные ленты

Они позиционируются как экономичный и холодный источник света. По большей части это мнение соответствует действительности: светодиоды гораздо экономичнее ламп накаливания, галогенных и даже компактных люминесцентных. Однако не нужно думать, что потребляемая электроэнергия полностью превращается в свет: КПД светодиода далек от 100%.

Обратите внимание: нами приведено значение КПД для сравнительно новой линейки светодиодов 5630.
У более старых и распространенных 5050 и 3528 соотношение затраченной и излучаемой энергии гораздо хуже.

Светодиоды разных поколений легко различить по форме и размерам кристалла.

Помимо самих светодиодов, на ленте присутствуют ограничивающие ток резисторы, которые дополнительно несколько ухудшают эффективный КПД. Куда девается остаток потраченной электроэнергии — догадаться нетрудно: она полностью преобразуется в тепло.

Мощность современных лент достигает 18-24 ватт на погонный метр. Это немного в абсолютном выражении; однако, с учетом незначительной площади теплообмена выделение 9-12 ватт в виде тепла заставляет ленту греться до довольно серьезных температур.

Между тем у нагрева светодиодной ленты есть ограничивающий фактор. Рабочая температура светодиодов жестко лимитирована производителем.

Заявленные для современных светодиодов 30 — 50 тысяч часов ресурса актуальны лишь при следующих температурах:

  • Для линейки светодиодов 3528 — до 65 С;
  • Для 5050 — до 65 С;
  • Для 5630 — до 80 С;
  • Для 5730-05 — до 80 С;
  • Для 5730-1 — до 80 С.

Превышение температурного лимита приводит к ускоренной деградации полупроводниковых элементов; чем выше температура — тем меньше фактический срок службы.

Алюминиевый радиатор выполняет для ленты функцию пассивного теплоотвода: он резко увеличивает площадь теплоотдачи, уменьшая нагрев светодиодов.

Монтаж ленты на профиль увеличивает срок ее службы.

Справка: производители настоятельно рекомендуют установку на алюминиевый радиатор всех лент мощностью от 14 ватт/метр.

Какими бывают радиаторы для светодиодных лент?

В продаже можно встретить следующие их типы:

  1. Угловой. Как правило, оребрение незначительно; сечение профиля имеет Г-образную форму. Радиатор часто комплектуется рассеивателем, который призван предотвратить утомление глаз точечными источниками яркого света;
  2. Встраиваемый. Сечение — П-образное; монтируется в пазы мебели, гипсокартонных потолков, разнообразных ниш. И здесь зачастую в заводскую комплектацию входят рассеиватели;

Обратите внимание: рассеиватель уменьшает световой поток на 25-40%.
При расчете освещенности помещения не забудьте внести поправку.

  1. Накладной профиль предназначен для потолочного и настенного монтажа.

Несколько разновидностей профиля для светодиодных лент.

Цена радиатора для светодиодных лент умеренной (до 20 ватт) мощности варьируется от 70 до 200 рублей за погонный метр.

Микросхемы

По мере уменьшения техпроцесса производства многослойных микросхем непрерывно снижается питающее их напряжение, а вот ток, потребляемый ими, столь же стабильно растет. Растет, к сожалению, и тепловыделение крупных микросхем. Эта тенденция наиболее показательно прослеживается на примере центральных процессоров и GPU (чипов видеокарт).

Приведем несколько цифр:

  • Типичный тепловой пакет процессора Pentium 3 с частотой 600 MHz составлял 43 ватта;
  • Для современного топа — процессора Core i7-4790K — типичное тепловыделение равно уже 88 ватт, пиковое — 130;

Радиатор системы охлаждения современного процессора.

  • Анонсированная пятнадцать лет назад видеокарта NVidia GeForce 256 имела тепловыделение на уровне 24 ватт;
  • Современный топ — Ge Force GTX 980 Ti — выделяет в виде тепла уже 250 ватт.

Разумеется, проблема теплоотвода и здесь встает в полный рост.

Алюминиевый профиль для радиаторов разных форм, с различной площадью и формой оребрения используется для охлаждения:

  • Центральных процессоров;
  • Графических процессоров;
  • Микросхем северного и южного моста (на современных материнских платах они трансформировались в единственную микросхему чипсета);
  • Ключевых транзисторов стабилизаторов питания;

Современная материнская плата с радиаторами охлаждения чипсета и транзисторов.

  • Разнообразных управляющих микросхем роутеров, свитчей и т.д.

Монтаж

Несмотря на разнообразие форм радиаторов, способов установить их своими руками довольно немного.

Радиаторы для светодиодных лент чаще всего крепятся на обычный универсальный клей или силиконовый герметик, а также на саморезы. Сама лента использует для крепления нанесенный производителем клеящий слой.

Радиаторы для центральных и графических процессоров используют для надежной фиксации подпружиненные зажимы и винтовые механизмы. В большинстве случаев на радиатор монтируется обдувающий его вентилятор.

Наконец, для установки радиаторного профиля на транзисторы преобразователей питания в отсутствие в плате отверстий для пружинного крепления часто используется термоклей. Инструкция по его применению вполне стандартна: клей наносится на поверхность транзисторов, после чего радиатор прижимается к ним с умеренным усилием на 2-3 часа.

На фото — отечественный термоклей Алсил-5.

Заключение

Надеемся, что наш краткий ознакомительный обзор покажется читателю познавательным. Дополнительную информацию он, как всегда, может получить из видео в этой статье. Успехов!

Ссылка на основную публикацию
Adblock
detector
